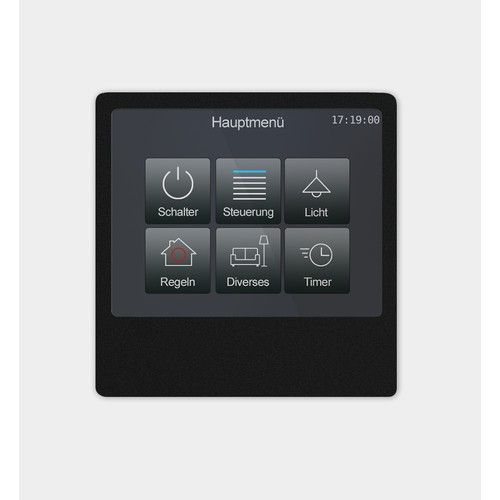

ARCUS-EDS 22413104 Touch_IT-AC35 Alu black eloxiert

Caratteristiche Display

Il Touch_IT AC35 è dotato di un display TFT a colori da 3,5 pollici con una risoluzione di 320x240 pixel e 256k colori. Il touchscreen resistivo garantisce un'interazione intuitiva e precisa.

Processore e Memoria

Il dispositivo è equipaggiato con un processore 1 GHz 32-Bit ARM, che assicura prestazioni efficienti e rapide. La memoria flash di 8 GB offre ampia capacità di storage per le configurazioni e i dati del sistema.

Sensori e Funzionalità

Il Touch_IT AC35 include un sensore di temperatura a infrarossi integrato, permettendo la misurazione precisa della temperatura ambientale. Inoltre, dispone di LED per la parametrazione della retroilluminazione.

Configurazione e Parametrazione

La configurazione del dispositivo avviene completamente via ETS5, il software di configurazione standard per i sistemi KNX. Questo permette una parametrazione dettagliata e personalizzabile delle funzionalità del display.

Interfaccia e Pagine di Controllo

Il display supporta fino a 6 pagine di controllo, ognuna delle quali può contenere fino a 8 elementi, ciascuno con fino a 4 oggetti di comunicazione KNX. È anche possibile configurare una pagina dedicata alle funzioni di allarme.

Funzionalità di Controllo

• Accensione e regolazione dell'illuminazione
• Controllo RGB con selettore di colore
• Visualizzazione dello stato di accensione nell'edificio
• Gestione di tende e persiane
• Funzioni di allarme visive e udibili
• Visualizzazione e impostazione dei parametri di controllo del riscaldamento
• Controllo di sistemi audio multi-room
• Visualizzazione delle temperature
• Timer settimanale e timer astronomico per il controllo al tramonto e all'alba
• Funzione di logging dei dati e grafici sul display
• Scene interne con fino a 32 oggetti di azione e ritardi programmati
• Funzioni logiche implementabili tramite script in linguaggio LUA

Alimentazione e Collegamenti

Il dispositivo è alimentato da una tensione di bus compresa tra 21 e 32 VDC, con una corrente massima di 10 mA. È anche possibile utilizzare una tensione ausiliaria da 9 a 32 VDC con una potenza di 2,5 W. I collegamenti sono realizzati tramite terminali KNX a 2 poli e terminali ausiliari a 2 poli.

Collegamenti Esterni e Interni

• Slot per scheda MicroSD per il logging dei dati
• Porta USB per la configurazione
• Collegamenti flush-mounted con terminali KNX e ausiliari

Ambiente di Funzionamento e Installazione

Il Touch_IT AC35 può operare in un range di temperature compreso tra -5°C e +45°C e può essere immagazzinato in un range di temperature da -20°C a +55°C. La protezione IP20 garantisce la sicurezza in ambienti interni e asciutti. Le dimensioni del contenitore sono 80x80x12 mm, permettendo un montaggio flush in una scatola standard da 60/68 mm.
