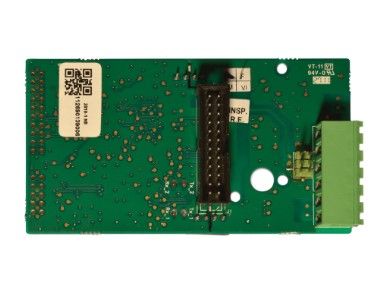

ARITECH INCENDIO 2010-1-NB Scheda network per il collegamento su rete locale di centrali serie 1X

Scheda network per il collegamento su rete locale di centrali serie 1X

Generalità
Il modulo 2010-1-NB è un interfaccia RS485 che consente di configurare il network FireNet su bus in classe B o ridondante in classe A. Il network Firenet è in grado di supportare fino a 32 nodi ed un massimo di 64 zone. Ogni nodo rappresente un elemento di centrale o ripetitore della serie 1X e 2X. Con lunghezze superiori ai 1500 metri o nel caso venga richiesta una alta immunità alle interferenze, è preferibile l'utilizzo di un collegamento su fibra ottica effettuato tramite convertitori RS485/FO.

Le applicazioni
La realizzazione di un network consente la ripetizione di ogni interfaccia utente presente sulle centrali connesse. Innumerevoli sono le motivazioni per la realizzazione di un network tra le quali :

i) minimizzare i costi di cablaggio e di installazione
ii) distribuire in campo le logiche di controllo (centrali) per minimizzare il rischio di malfunzionamento dell'intero sistema
iii) in realizzazioni estese dove esiste la necessità di utilizzare più centrali gestite da una unica postazione
iv)la possibilità di gestire tramite lo stesso network centrali di tipo convenzionale e analogico ottimizzando i costi globali del sistema

La realizzazione di un network consente anche interventi su impianti esistenti ; per esempio la possibilità di ampliare il sistema stesso senza la necessità di sostituire la centrale installata con un modello più capiente ma semplicemento inserendo un nuovo elemento di gestione mantenedo così inalterata la struttura già presente.

Installazione
Il modulo 2010-1-NB è collegato direttamente ad innesto sulla scheda principale della centrale . Nessun cablaggio è così richiesto tra il modulo e l'elettronica della centrale.
