ARITECH INCENDIO 9-30430 Modulo di interfaccia loop APIC. protocollo serie 900

Modulo di interfaccia loop APIC. protocollo serie 900. Compatibile con Lasersense 10/25/100. HSSD2 e modulo display Modulaser. Installazione diretta all'interno dell'unità di rilevazione. Il modulo di interfaccia permette la connessione di un rivelatore di fumo ad aspirazione oppure di un modulo display Modulaser al loop di rivelazione incendio con protocollo 900. Modalità di funzionamento singolo indirizzo oppure multindirizzo.

Descrizione

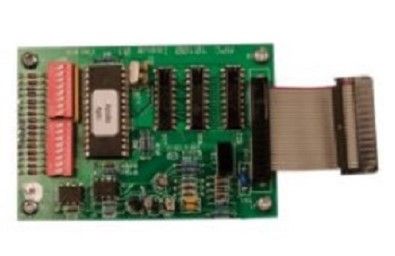

Il 9-30430 è un'interfaccia che può essere collegata direttamente alla scheda di controllo principale di qualsiasi rilevatore ad aspirazione AirSense. La scheda si inserisce nella scheda di controllo principale all'interno della custodia del rilevatore. La scheda consente di indirizzare direttamente il rilevatore e di comunicare con la centrale antincendio principale tramite il protocollo Apollo.

Collegare i terminali
I rilevatori sono cablati sul circuito utilizzando terminali a innesto situati sulla scheda di controllo principale del rilevatore. Il rilevatore e l'interfaccia sono facilmente gestibili tramite le impostazioni degli interruttori posizionati in modo ben visibile sulla scheda.

Modalità a indirizzo singolo e multiindirizzo
L'APIC Apollo ha due modalità operative distinte; indirizzo singolo e indirizzo multiplo. Quando l'interfaccia è impostata sulla modalità indirizzo singolo, la scheda appare a un indirizzo singolo sul loop Apollo e lo stato del rilevatore viene letto da quell'indirizzo. La modalità multiindirizzo viene utilizzata quando si monitora lo stato di più rilevatori con indirizzi consecutivi da una singola scheda Apollo. La modalità multiindirizzo viene normalmente utilizzata solo nel modulo di comando.
