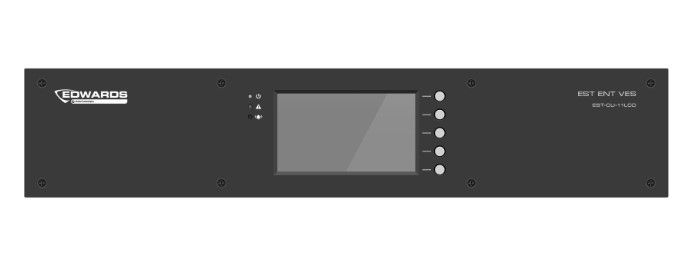

ARITECH INCENDIO EST-CU-11LCD Unità di controllo per sistemi EVAC modulari EDWARDS

Unità di controllo per sistemi EVAC modulari EDWARDS. per la gestione di 11 slot. dotata di display touch screen. Installazione rack 19'' 2U. necessità di schede di controllo. Scheda di rete integrata 2x1Gb più una porta PoE. possibilità connessione FO (moduli SFP esclusi). Certificazione CPR EN54-16

L'unità di controllo EST-CU-11 (CU) è un mixer a matrice di segnali in ingresso che vengono instradati verso 4 bus audio interni da 100 V, verso un bus di un sistema digitale a 45 canali o direttamente trasmessi alle uscite audio in un'unità. La EST-CU-11 è progettata per funzionare in piccoli sistemi PA/VA oppure come un'unità di estensione in sistemi più complessi. Questo significa che la CU può funzionare autonomamente come controllore oppure essere parte di un sistema complesso per la quale risulta un'unità di espansione remota (sistema distribuito) oppure funzionare da unità di espansione (aggiunta di ulteriori zone antincendio e linee di altoparlanti nella medesima installazione). Il design modulare della CU e la sua flessibilità consentono l'ottimizzazione delle apparecchiature e l'efficienza dei costi indipendentemente dalle dimensioni / numero delle strutture, dalla loro posizione e connettività. In caso di perdita del collegamento con un'unità master in una rete di centrali, la EST-CU-11 è in grado di eseguire gli scenari di allarme antincendio in modo indipendente grazie alla configurazione memorizzata localmente. Mentre è collegata ad un anello di comunicazione del sistema, EST-CU-11 può controllare gli amplificatori e le unità di alimentazione, nonché ricevere segnali di allarme e digitali; per poi inviarli ad altri dispositivi di sistema. L'unità di controllo EST-CU-11 instrada i segnali audio alle singole zone e ne controlla il loro funzionamento. Verifica lo stato delle linee degli altoparlanti e degli amplificatori. Se viene rilevato un guasto, trasmette il segnale al sistema e passa automaticamente all'amplificatore di riserva. La CU è dotata di una scheda EST-cAudIO-4/12 che offre 4 ingressi audio di linea e 12 uscite audio per dispositivi esterni oppure per gli amplificatori del sistema EST ENT VES. L'unità di controllo EST-CU-11LT può essere dotata di un LCD touch screen e un modulo di controllo che consente un facile accesso alle funzioni di gestione e monitoraggio dell'intero sistema, questa configurazione è inclusa nell'unità di controllo EST-CU-11LCD.

Dettagli

• Conforme alla EN54-16
• Sistema basato su architettura di rete permette la configurazione, la diagnostica e la gestione via Ethernet
• Gestione sino a 254 dispositivi in rete
• 11 slots disponibili per qualsiasi configurazione di schede per linee altoparlanti e schede di ingressi / uscite
• Scheda audio integrata con 4 ingressi e 12 uscite audio
• Sino a 12 messaggi contemporanei trasmessi nelle differenti zone
• Sino a 32 GB di memoria SD flash memory prevista per la riproduzione e la registrazione di messaggi (48 kHz, 16 bit)
• 1 porta POE
• Supporta sino a 12 amplificatori
• Integra 2 ingressi controllati e uscite
• 2 Porte 1GB disponibili per l'estensione del sistema
• Integra una unità DSP con un equalizzatore parametrico a 3 bande per tutti gli ingressi sull'unità di controllo, equalizzatore parametrico a 8 bande, gestione di linee di ritardo nella trasmissione audio, limitatore e soppressore feedback audio per ognuna delle uscite audio
• Soluzione completa basata su porta RS485 che consente una perfetta integrazione del sistema EST ENT VES con sistemi di terze parti grazie all'implementazione di interfacce di comunicazione standard e proprietarie
