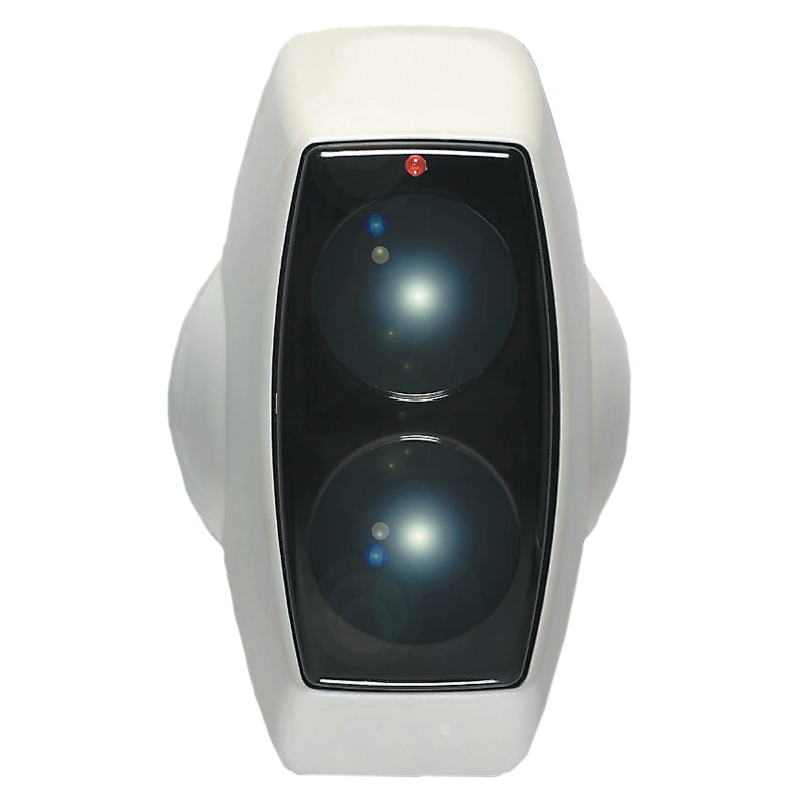

ARITECH INCENDIO FD705RVDS Barriera ad infrarossi per rivelazione incendi a riflessione

Barriera ad infrarossi per rivelazione incendi a riflessione. Completa di prisma per una portata da 5 -50 mt. Basso assorbimento con alimentazione a 12/24Vcc. Uscite singole a rele' per allarme e guasto. Approvazione EN54 p.te 12 e CPD.

Generalità
L'unità FD705RVDS è costituita da un trasmettitore ed un ricevitore di luce infrarossa; tali due componenti vengono ospitati all'interno di un'unica unità compatta. Il segnale infrarosso viene riflesso da un prisma in campo dopo essere stato trasmesso dal TX; tale segnale viene successivamente elaborato da un apposito circuito atto a rilevare l'eventuale presenza di fumo nell'ambiente. FD705RVDS è particolarmente adatto a quegli ambienti dove l'applicazione dei rivelatori di fumo puntiformi risulterebbe non adatta a causa dell'altezza del luogo o gli stessi risulterebbero poco accessibili; l'unità è dotata di un relè di allarme normalmente aperto e di un relè di guasto normalmente chiuso. Questa barriera di rivelazione fumo è pertanto adatta a tutte le centrali antincendio. La portata di FD705RVDS è 5-50 mt.

Facilità di installazione
Il cablaggio è limitato al minimo indispensabile ed il trasmettitore ed il ricevitore si trovano nello stesso contenitore. Il rivelatore viene allineato con estrema facilità controllando i LED rosso e verde. Una microregolazione con le fasi ""Prism Find "" (Trova prisma) e ""Alignment Mode"" (Modo allineamento) assicura un funzionamento ottimale.
L'allineamento meccanico è assicurato da due rotelle zigrinate di regolazione posteriore sui due lati del rivelatore. La regolazione si può effettuare su ambedue gli assi. Il basso consumo di corrente delle due unità permette di alimentare più apparecchiature tramite un unico alimentatore senza compromettere l'autonomia dei sistemi.

Riduzione dei falsi allarmi
In base al tipo di ambiente si possono scegliere soglie d'allarme di 25%, 35% e 50%.
Se il segnale a infrarossi ricevuto scende al di sotto della soglia selezionate e permane per circa 10 secondi, viene attivato il relè di rivelazione incendio.
L'allarme incendio offre sia una modalità di reset automatico sia un modo memorizzato.
Se il fascio a infrarossi viene oscurato rapidamente fino al 90% o più per circa 10 secondi , viene attivato il relè di guasto. Questa condizione può venirsi a creare in diversi modi, ad esempio quando un oggetto viene collocato nella traiettoria del fascio, in caso di guasto al trasmettitore , perdita del prisma o improvviso disallineamento del rivelatore. Il rivelatore controlla la degradazione a lungo termine dell'intensità del segnale causata dall'invecchiamento dei componenti o dall'accumulo di sporcizia sulle superfici ottiche. L'unità può essere facilmente testata utilizzando le scheda di test oscuramento graduata fornita in datazione.

Dettagli

• Funzionamento tramite prisma di riflessione
• Portata da 5 a 50 metri
• Copertura massima 1600 m²
• Funzionamento da 10 a 30 Vcc
• Basso consumo di corrente
• Reset manuale o automatico
• Possibilità di selezionare 3 soglie di allarme
• Autoverifica e compensazione automatica della contaminazione
• Segnalazioni distinte fra allarme e guasto
• Montaggio verticale oppure orizzontale
• Facilità di cablaggio e di allineamento
• Controllato tramite microprocessore
• Certificato CPR EN54
