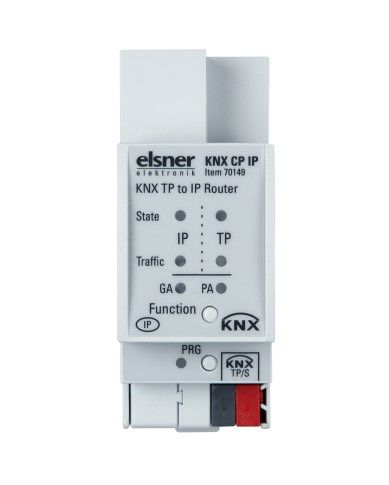

ELSNER 70149 70149 KNX CP IP, Router da KNX TP a IP

70149 KNX CP IP, Router da KNX TP a IP

L'accoppiatore collega KNX TP con IP/Ethernet e filtra i telegrammi topologicamente e orientati al gruppo
Per la messa in servizio, la configurazione, la visualizzazione, la registrazione e la diagnosi dei dispositivi KNX
Front end basato su browser per leggere i dati e attivare determinate funzioni
Il router KNX TP a IP accoppia l'IP KNX/Ethernet al sistema bus KNX TP. Sono supportati il routing e il tunneling KNXnet/IP. KNX CP IP filtra i telegrammi da inoltrare per topologia e gruppi. La configurazione attraverso la linea secondaria può essere disattivata. KNX CP IP permette la messa in servizio, la configurazione, la visualizzazione, la registrazione e la diagnostica dei dispositivi KNX. I LED mostrano gli stati di funzionamento, il malfunzionamento e la comunicazione difettosa. Per semplificare la messa in servizio attraverso l'accesso a breve termine ad altre linee, è possibile disattivare il filtraggio premendo il tasto funzione. Sono supportati telegrammi lunghi fino a 240 byte APDU.
L'IP KNX CP viene visualizzato nella rete. Un pratico front-end basato sul browser aiuta a leggere le impostazioni attuali, ad attivare le funzioni (ad esempio la modalità di programmazione) e a tracciare il carico del bus (storico di 60 minuti). Inoltre, la funzione di bootloader integrata permette aggiornamenti rem ti del firmware via IP/Ethernet. Il dispositivo è alimentato tramite la linea bus KNX e non richiede un'alimentazione supplementare. I dispositivi IP KNX possono essere collegati direttamente tramite la presa standard RJ45 o tramite Ethernet.
