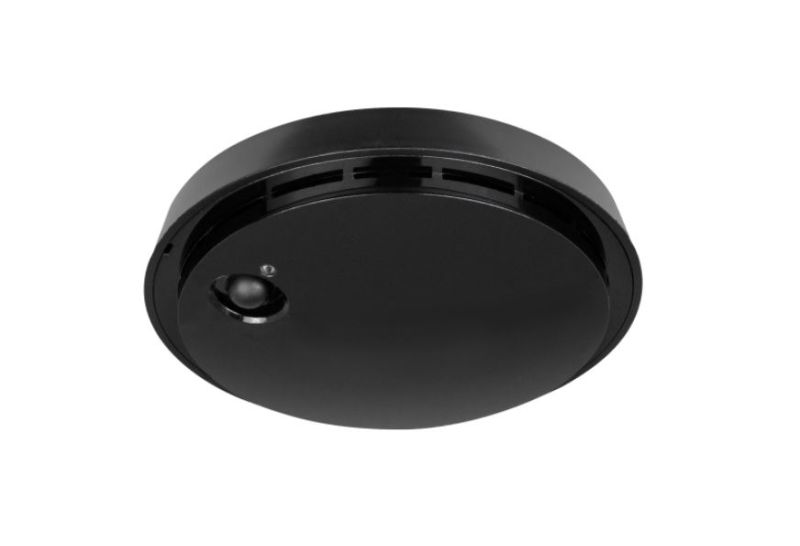

ELSNER 70693 Sewi KNX TH- jet black RAL 9005 KNX Sensor for Temperature

Il sensore ELSNER 70693 Sewi KNX TH è un dispositivo di misurazione per il sistema di bus KNX, progettato per misurare la temperatura e l'umidità dell'aria e calcolare il punto di rugiada.

Caratteristiche Principali

Questo sensore è disponibile in colore nero jet (RAL 9005) e può essere installato a parete, a soffitto o in superficie.

Specifiche Tecniche

• Diametro x altezza: circa 105 mm x 32 mm
• Grado di protezione: IP 30
• Peso: circa 45 g
• Umidità ambientale: 5% ... 95% RH, non condensante
• Temperatura ambientale: -25°C ... +80°C
• Temperatura di storage: -30°C ... +85°C

Funzionalità del Bus KNX

• Mezzo di trasmissione KNX: TP1-256
• Modalità di configurazione: S-Mode
• Indirizzi di gruppo: massimo 2000
• Assegnazioni: massimo 2000
• Oggetti di comunicazione: 291
• Tensione nominale KNX: 30 V DC SELV
• Consumo di potenza KNX: massimo 10 mA
• Collegamento: terminali di collegamento KNX
• Durata dopo il ripristino della tensione di bus fino alla ricezione dei dati: circa 5 secondi

Sensori

Sensore di Temperatura

• Raggio di misurazione: -25°C ... +80°C
• Risoluzione: 0.1°C

Sensore di Umidità

• Raggio di misurazione: 0% ... 100% RH
• Risoluzione: 0.1% RH

Funzionalità di Controllo

Il sensore può ricevere valori esterni di temperatura e umidità e processarli con i propri dati per ottenere valori totali (ad esempio, media della stanza). Sono disponibili funzioni di controllo come il controllo della temperatura con regolatore PI (uno o due stadi) per il riscaldamento e il raffreddamento, e il controllo dell'umidità con regolatore PI (uno o due stadi) per la ventilazione.

Inoltre, il dispositivo include 8 porte logiche AND e OR, ciascuna con 4 ingressi, e 8 moduli multifunzione per modificare i dati di ingresso attraverso calcoli, query di condizioni o conversione del tipo di punto dati.

La configurazione del sensore avviene utilizzando il software KNX ETS.
