ELSNER 71090 KNX eTR 201/202 Sunblind - Pulsante per temperatura, protezione solare, bianco

Il prodotto ELSNER 71090, denominato KNX eTR 201 Sunblind, è un controller di temperatura e termostato integrato nel sistema di bus di edificio KNX. Questo dispositivo è progettato per offrire un controllo preciso e versatile della temperatura e della protezione solare.

Caratteristiche Principali

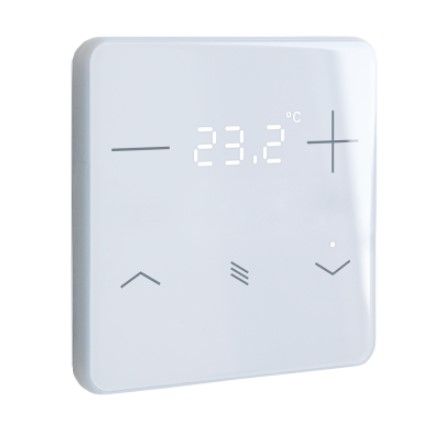

Il KNX eTR 201 Sunblind presenta una superficie in vetro con un display di temperatura e tasti touch +/- per regolare la temperatura. Include anche un pulsante dedicato per la protezione solare, ad esempio per il controllo di tende, serrande o tendalini.

Funzioni di Controllo della Temperatura

• Zona di funzionamento per il controllo della temperatura con 2 aree (più calda, più fredda)
• Regolazione della temperatura utilizzando i tasti touch "+" e "-"
• Sensore di temperatura integrato che calcola un valore misto tra la misura propria e i valori esterni (con proporzioni regolabili in percentuale)
• Output dei valori minimi e massimi di temperatura
• Controllo PI per il riscaldamento (a uno o due livelli) e il raffreddamento (a uno o due livelli) in base alla temperatura, con regolazione secondo setpoint separati o una temperatura di setpoint di base

Funzioni di Protezione Solare

• Zona di funzionamento per tende, tendalini, serrande o finestre con 2 aree (su/giù con distinzione breve/lunga)

Funzioni dei LED e Logica

• LED configurabili: tutti spenti, tutti come illuminazione d'ambiente, o controllabili individualmente
• Funzione di area attivabile toccando due o più pulsanti, configurabile come interruttore, selettore, encoder a 8 o 16 bit o per richiamo di scenari
• 2 porte logiche AND e 2 porte logiche OR ciascuna con 4 ingressi, con 8 ingressi logici (in forma di oggetti di comunicazione) utilizzabili come ingressi per le porte logiche

Caratteristiche Tecniche

• Casa in materiale plastico e vetro
• Colori: simile a RAL 9003 (bianco segnale) e simile a RAL 9005 (nero profondo)
• Montaggio a parete (direttamente o con presa Ø 60 mm, o con presa a muro per foro Ø 68 mm)
• Grado di protezione IP 10
• Dimensioni della casa: circa 81,5 x 81,5 mm (L x H), profondità di montaggio circa 12 mm
• Peso totale: circa 70 g
• Temperatura ambientale di funzionamento: 0…+55°C, di stoccaggio: -30…+85°C
• Umidità dell'aria ambientale: 5...95% RH, evitare la condensa
• Tensione di funzionamento: tensione del bus KNX
• Corrente del bus: massimo 25 mA

Configurazione

La configurazione del dispositivo viene effettuata utilizzando il software KNX ETS 5.
