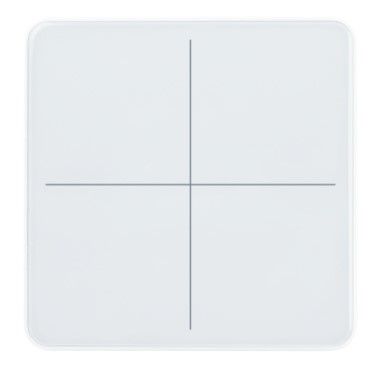

ELSNER 71130 KNX eTR M4- signal white RAL 9003 4-gang Push Button

Il pulsante KNX eTR M4, codice ELSNER 71130, è un dispositivo di controllo touch-sensitive progettato per essere integrato nel sistema di bus di edificio KNX. Questo pulsante a 4 gang consente di gestire diverse funzioni nel sistema KNX, come l'accensione e lo spegnimento delle luci, il controllo di dispositivi, la regolazione della luminosità e l'attivazione di azionamenti.

Caratteristiche Principali

• Pulsante touch-sensitive con 4 aree di tocco
• Configurabile come interruttore, selettore, dimmer, per il controllo di tende, persiane, tende da sole e finestre
• Utilizzabile come encoder a 8 o 16 bit o per la richiamata e la memorizzazione di scenari
• Funzione di area quando vengono toccati due o più pulsanti, configurabile come interruttore, selettore o encoder

Integrazione del Sensore di Temperatura

Il pulsante KNX eTR M4 include un sensore di temperatura integrato che consente di misurare la temperatura ambientale. È possibile combinare questo valore con letture di temperatura esterne per creare un valore di temperatura misto, con proporzioni regolabili in percentuale.

Indicatori LED e Logica

Ogni area di tocco è dotata di un LED la cui comportamento può essere regolato: può rimanere acceso o spento in base al valore dell'oggetto, lampeggiare o rimanere acceso per un tempo impostabile dopo la pressione del pulsante. Il dispositivo include anche 2 porte logiche AND e 2 porte logiche OR, ciascuna con 4 ingressi, che possono essere utilizzate per configurare logiche complesse utilizzando oggetti di comunicazione.

Dettagli Tecnici

• Casistica in vetro e plastica
• Colore: Bianco RAL 9003 o Nero RAL 9005
• Dimensioni: circa 81,5 mm x 81,5 mm
• Profondità di montaggio: circa 12 mm
• Peso totale: circa 70 g
• Temperatura ambiente: -5°C ... +45°C
• Umidità relativa (non condensante): 5% ... 95%
• Temperatura di stoccaggio: -30°C ... +85°C
• Categoria di sovratensione: III
• Grado di inquinamento: 2
• Tensione nominale: 30 V SELV
• Consumo di potenza massimo: 10 mA
• Connettività: terminali a molla e plug KNX
• Tempo di ripristino dei dati dopo la ripresa della tensione di bus: circa 5 secondi

La configurazione del dispositivo viene effettuata utilizzando il software KNX ETS 5.
