FAAC 7909212 SCHEDA ELETTRONICA 780D C/MORSETTIERA

SCHEDA ELETTRONICA 780D C/MORSETTIERA

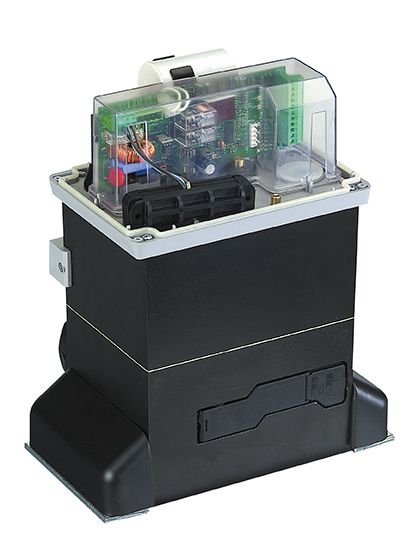

La scheda 780D è utilizzabile con i motoriduttori 746 E R e 844 E R.

CARATTERISTICHE TECNICHE:

• Tipologia di alimentatore: Separato (connessione a faston sul circuito stampato)
• Tensione di alimentazione di rete: 220-240V~ 50/60 Hz
• Potenza max: 10 W
• Potenza max motore: 1.000 W
• Carico max accessori: 0,5 A
• Programmazione: Nr. 3 tasti (+, -, F) e display, modo “base” e “avanzata”
• Segnalazione stato: A display
• Logiche di funzionamento: Automatica, Automatica “passo passo”, Semiautomatica, Semiautomatica “passo passo”, Sicurezza, Semiautomatica B, Uomo presente C, Logica mista B/C
• Funzioni programmabili: Logica di funzionamento, Tempo pausa, Forza di spinta, Direzione apertura / chiusura, Coppia allo spunto, Frenata, Failsafe, Prelampeggio, Lampada spia, Uscita temporizzata, Elettroserratura in ap./ch., Logica sicurezze in ap. e ch., Encoder, Sensibilità antischiacciamento, Rallentamenti, Tempo apertura parziale, Tempo lavoro, Richiesta assistenza, Contacicli
• Tempo di lavoro: Programmabile (da 0 a 4 min)
• Tempo di pausa: Programmabile (da 0 a 4 min)
• Regolazione forza motore: Regolabile su 50 livelli
• Ingressi in morsettiera: Open, Open parziale, Sicurezze in apertura, Sicurezze in chiusura, Stop, Costa, Alimentazione + Terra, Finecorsa ap. e ch., Condensatore motore
• Uscite in morsettiera: Lampeggiatore, Motore, Alimentazione accessori 24V, Lampada spia 24V, Uscita temporizzata, Comando elettroserratura, Semaforo, Failsafe
• Connettore rapido: Innesto a schede a 5 pin, MINIDEC, DECODER o riceventi RP
• Fusibili di protezione: 2
• Temperatura ambiente di esercizio: -20°C ÷ +55°C
