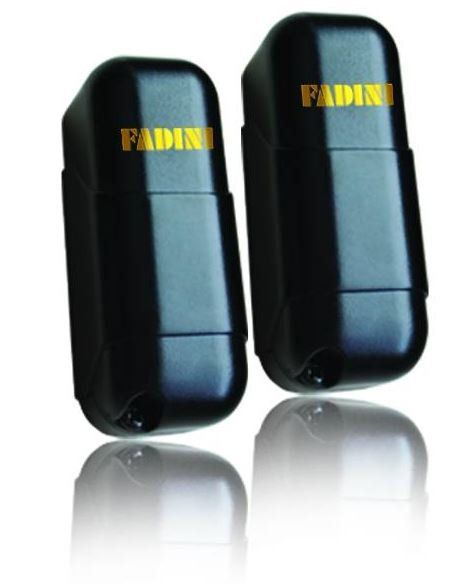

FADINI 570L Coppia di fotocellule ORBITA 57 a raggio infrarosso, trasmettitore senza fili e orientabili

La fotocellula Orbita 57 è un dispositivo di sicurezza a raggio infrarosso per le diverse applicazioni nel campo delle automazioni, con fissaggio a parete esterna. Si presenta compatta nei due componenti ricevitore e trasmettitore, entrambi orientabili nel piano orizzontale. Ogni schedina viene supportata da un aggancio dotato di un perno che, una volta inserito nella sede fissa del fondello, permette di orientare di 360° le schedine (200° la rotazione utile per l'accoppiamento). Una vite di serraggio stringe il morsetto, il quale ferma la rotazione delle schedine in posizione. Si distinguono tre possibili applicazioni della stessa fotocellula Orbita 57: 1) Alimentazione con due batterie a stilo AAA 1,5 V per la sola schedina trasmettitore, mentre il ricevitore viene alimentato a 12 V/24 V ac/dc: in questo caso si può installare il trasmettitore in qualunque posizione senza una linea di alimentazione elettrica, situazione che si presenta nelle coste meccaniche di sicurezza sui cancelli scorrevoli, o pilastri in posizione isolata; 2) Alimentazione del trasmettitore e del ricevitore entrambi a 12 V/24 V ac/dc. 3) Sincronizzazione delle coppie: mediante l'alimentazione di entrambe le schedine a 12 V/24 Vac/dc, è possibile installare, uno vicino all'altro, tutti i ricevitori da un lato e tutti i trasmettitori dall'altro, senza che si verifichino interferenze tra le coppie. Questa applicazione è resa possibile selezionando le coppie con il dip-switch che ogni schedina ha in dotazione, ottenendo barriere "no ad un massimo di 7 coppie.
