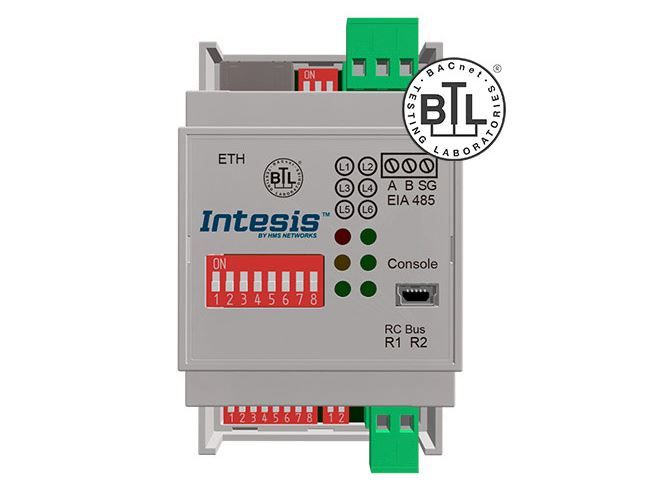

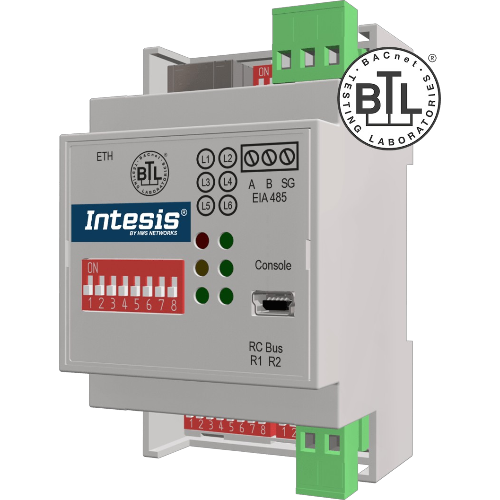

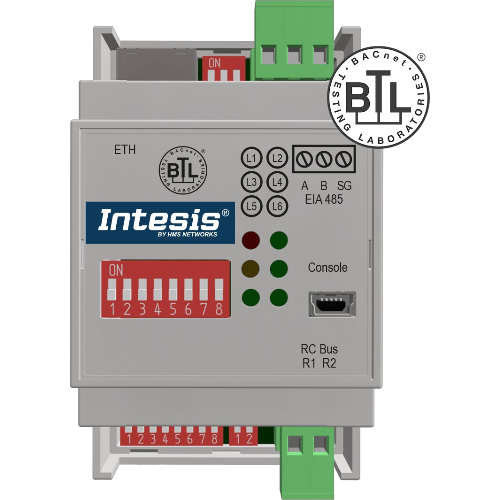

INBACPAN001R000 Intesis Gateway Panasonic ECOi e PACi a BACnet IP o MS/TP — 1 Unità Interna — Connessione via bus R1/R2

Il gateway Intesis INBACPAN001R000 consente la piena integrazione bidirezionale di unità interne Panasonic ECOi e PACi con reti di supervisione basate su BACnet/IP o BACnet MS/TP, garantendo una comunicazione fluida e professionale.

Il dispositivo si collega al bus R1/R2 dell'unità interna Panasonic, senza necessità di alimentazione esterna, poiché si alimenta direttamente dall'unità stessa. Tutte le funzioni principali — accensione, modalità operativa, setpoint di temperatura, velocità del ventilatore e stato degli allarmi — vengono esposte come oggetti BACnet accessibili da qualsiasi BMS, SCADA o PLC compatibile. Il gateway integra una interfaccia web per il monitoraggio e il controllo dell'unità interna e per la configurazione dei parametri IP di rete, e supporta gli oggetti BACnet occupancy per la gestione dei profili di temperatura in base alla presenza, nonché il contatore delle running hours per la manutenzione preventiva.

• Compatibilità con Panasonic ECOi e PACi: si collega all'unità interna tramite bus R1/R2, con accesso completo alle funzioni HVAC, alle variabili operative interne e agli allarmi dell'unità.
• Protocollo BACnet/IP e MS/TP: supporto a BACnet/IP via Ethernet 100BT e BACnet MS/TP via EIA-485, con marchio BTL a garanzia della piena interoperabilità con qualsiasi dispositivo BACnet certificato.
• Nessuna alimentazione esterna richiesta: il gateway si alimenta direttamente dall'unità interna Panasonic tramite il bus R1/R2, semplificando l'installazione e riducendo il cablaggio.
• Interfaccia web integrata: monitoraggio e controllo dell'unità interna accessibili da browser; configurazione dei parametri IP di rete direttamente dall'interfaccia web, senza software aggiuntivi.
• Gestione dell'occupancy per risparmio energetico: supporto agli oggetti BACnet occupancy, occupancy cool set point, unoccupancy cool set point, occupancy heat set point e unoccupancy heat set point.
• Contatore running hours: disponibilità del contatore delle ore di funzionamento per la pianificazione della manutenzione preventiva e il controllo del filtro.
• Segnalazione errori al BMS: trasferimento automatico dei codici di errore dell'unità interna verso il sistema di supervisione, per una diagnostica centralizzata.
• Controllo simultaneo BACnet e telecomando locale: l'unità può essere controllata contemporaneamente via BACnet e tramite il proprio telecomando IR; è possibile abilitare il blocco del telecomando locale dal BMS.
• Configurazione via DIP switch: commissioning rapido tramite DIP switch integrati, senza software di configurazione dedicato; IP configurabile da interfaccia web.
• Dati tecnici principali: dimensioni 93 × 53 × 58 mm; montaggio su guida DIN EN60715 TH35 o a parete; protezione IP20; temperatura operativa 0°C–40°C; isolamento 4000 VDC tra unità AC ed EIA-485.
• Certificazioni internazionali: conformità a UL, BTL ed EC.
