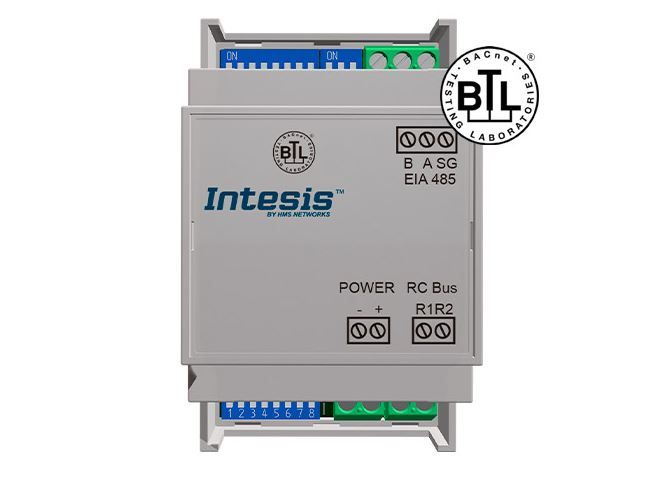

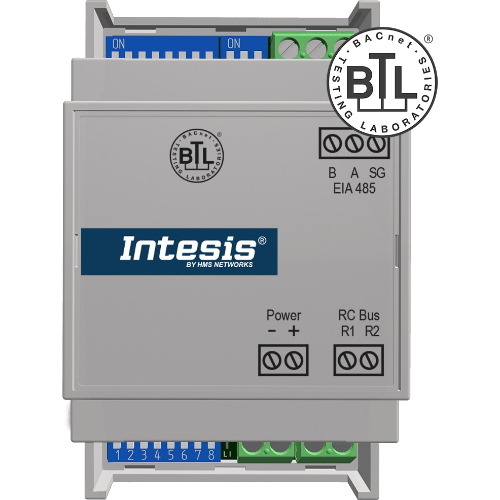

INBACPAN001R100 Intesis Gateway Panasonic ECOi e PACi a BACnet MS/TP — 1 Unità Interna — Connessione via bus R1/R2

Il gateway Intesis INBACPAN001R100 consente la piena integrazione bidirezionale di unità interne Panasonic ECOi e PACi con reti di supervisione basate su BACnet MS/TP, garantendo una comunicazione fluida e professionale.

Il dispositivo si collega al bus R1/R2 dell'unità interna Panasonic, senza necessità di alimentazione esterna, poiché si alimenta direttamente dall'unità stessa. Rispetto al modello INBACPAN001R000, questo gateway supporta esclusivamente il protocollo BACnet MS/TP via EIA-485, con marchio BTL a garanzia della piena interoperabilità con qualsiasi dispositivo BACnet certificato. Tutte le funzioni principali — accensione, modalità operativa, setpoint di temperatura, velocità del ventilatore e stato degli allarmi — vengono esposte come oggetti BACnet, insieme al contatore delle running hours e agli oggetti BACnet occupancy per la gestione energetica in base alla presenza.

• Compatibilità con Panasonic ECOi e PACi: si collega all'unità interna tramite bus R1/R2, con accesso completo alle funzioni HVAC, alle variabili operative interne, agli allarmi e agli errori dell'unità.
• Protocollo BACnet MS/TP esclusivo: supporto unicamente a BACnet MS/TP via porta EIA-485 (connettore a vite con 2 poli GND e resistenza di terminazione da 120 Ω con polarità commutabile); marchio BTL per piena interoperabilità.
• Nessuna alimentazione esterna richiesta: il gateway si alimenta direttamente dall'unità interna Panasonic tramite il bus R1/R2.
• Gestione dell'occupancy per risparmio energetico: supporto agli oggetti BACnet occupancy, occupancy cool set point, unoccupancy cool set point, occupancy heat set point e unoccupancy heat set point.
• Contatore running hours: disponibilità del contatore delle ore di funzionamento per la pianificazione della manutenzione preventiva e il controllo del filtro.
• Segnalazione errori al BMS: trasferimento automatico dei codici di errore dell'unità interna verso il sistema di supervisione, per una diagnostica centralizzata.
• Controllo simultaneo BACnet e telecomando locale: l'unità può essere controllata contemporaneamente via BACnet MS/TP e tramite il proprio telecomando; è possibile abilitare il blocco del telecomando locale dal BMS.
• Configurazione via DIP switch: commissioning rapido tramite DIP switch integrati, senza software di configurazione aggiuntivo né alimentazione esterna.
• Dati tecnici principali: dimensioni 93 × 53 × 58 mm; protezione IP20; temperatura operativa 0°C–70°C; isolamento 1500 VDC; montaggio su guida DIN EN60715 TH35 o a parete.
• Certificazioni internazionali: conformità a UL, BTL ed EC.
