INBACRTR0320000 Intesis Router BACnet MS/TP a BACnet IP — Fino a 32 Dispositivi MS/TP — Supporto BBMD

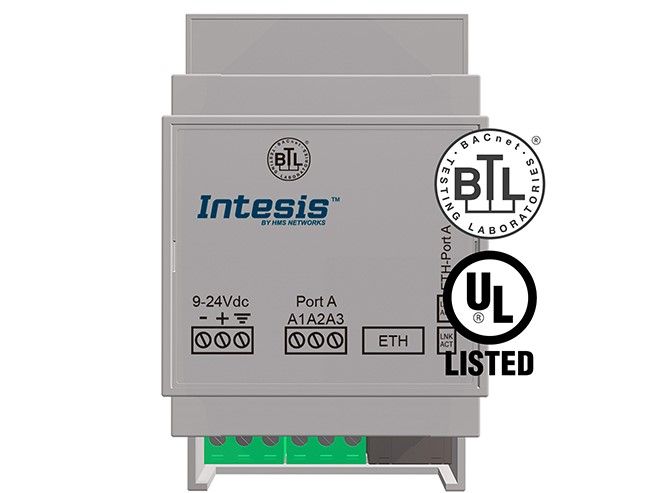

Il router Intesis INBACRTR0320000 è un dispositivo multi-network BACnet compatto progettato per interconnettere infrastrutture BACnet/IP e segmenti BACnet MS/TP su bus EIA-485, rendendo accessibili i dispositivi BACnet e i loro oggetti indipendentemente dalla rete su cui sono fisicamente connessi, e garantendo una comunicazione fluida e professionale.

Il dispositivo supporta contemporaneamente il protocollo BACnet/IP via Ethernet e il protocollo BACnet MS/TP via EIA-485, con la possibilità di collegare fino a 32 dispositivi MS/TP a pieno carico. Il router supporta il ruolo di rete BBMD (BACnet Broadcast Management Device), necessario per la corretta distribuzione dei messaggi broadcast BACnet tra subnet IP differenti. La scansione della rete BACnet avviene tramite la funzione BACnet Explorer integrata in Intesis MAPS, che consente la discovery automatica dei dispositivi connessi su entrambi i segmenti, riducendo significativamente i tempi di commissioning. I segnali di diagnostica BACnet sono disponibili sia in MAPS che come oggetti BACnet direttamente interrogabili dal BMS.

• Routing bidirezionale BACnet MS/TP ↔ BACnet/IP: accesso trasparente a tutti i dispositivi BACnet, indipendentemente dal segmento di rete (Ethernet o RS-485), senza necessità di configurazioni ridondanti.
• Supporto fino a 32 dispositivi MS/TP a pieno carico: capacità di gestire un intero segmento RS-485 con fino a 32 dispositivi BACnet MS/TP in configurazione full-load.
• Ruolo BBMD (BACnet Broadcast Management Device): supporto nativo al ruolo BBMD per la corretta gestione dei messaggi broadcast BACnet tra subnet IP multiple in reti distribuite.
• BACnet Explorer integrato: discovery automatica dei dispositivi BACnet su entrambi i segmenti (IP e MS/TP) direttamente da Intesis MAPS, senza strumenti di diagnosi separati.
• Diagnostica BACnet accessibile come oggetti: i segnali di diagnostica di rete BACnet sono disponibili sia nell'interfaccia MAPS che come oggetti BACnet interrogabili dal sistema di supervisione.
• Marchio BTL: compatibilità certificata con qualsiasi dispositivo BACnet, per un'integrazione garantita e senza rischi di incompatibilità.
• Configurazione e diagnostica tramite MAPS: gestione del progetto tramite Intesis MAPS, con import/export nei formati .xlsx e aggiornamenti automatici sia del firmware che del software.
• Dati tecnici principali: alimentazione 24 VDC esterna (max 220 mA, 5.2 W); connettori EIA-485, Ethernet e alimentazione; protezione IP20; dimensioni 93 × 53 × 58 mm; temperatura operativa 0°C–60°C; montaggio su guida DIN o a parete.
• Certificazioni internazionali: conformità a UL, BTL, EC e UKPSTI.
