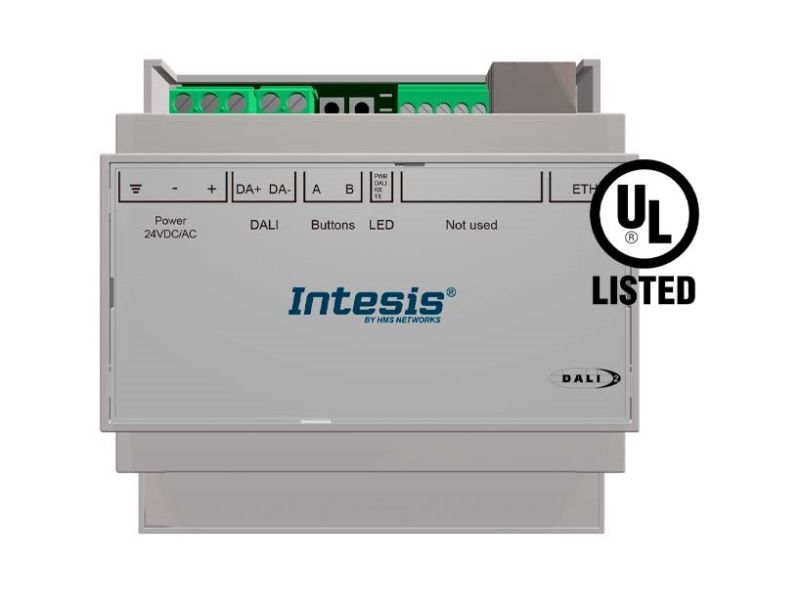

INMBSDAL0640500 Intesis Gateway DALI-2 a Modbus TCP Server — 1 Canale DALI — 64 Driver + 64 Sensori DALI-2 — Alimentazione DALI integrata

Il gateway Intesis INMBSDAL0640500 consente la piena integrazione bidirezionale di sistemi di illuminazione DALI e DALI-2 con sistemi di supervisione e building automation basati su Modbus TCP, rendendo i dispositivi DALI accessibili da qualsiasi BMS o controller Modbus TCP come se fossero parte nativa del sistema Modbus, e garantendo una comunicazione fluida e professionale.

Il dispositivo integra un canale DALI con alimentazione DALI integrata (tipicamente 16 VDC, 230 mA garantiti), supportando fino a 64 driver/ballast DALI/DALI-2 e fino a 64 dispositivi di input DALI-2 — sensori di luminosità, sensori di occupancy, pulsanti e ingressi assoluti — per un totale di fino a 10.000 segnali configurabili. Supporta simultaneamente fino a 5 client Modbus TCP e le funzioni Modbus 03, 04, 06 e 16. La configurazione e la messa in servizio avvengono tramite Intesis MAPS, con funzione di scansione automatica dei dispositivi DALI presenti in rete, e possibilità di import/export dei progetti come file .xlsx per ridurre i tempi di commissioning. È richiesta un'alimentazione esterna (non inclusa).

• Compatibilità DALI/DALI-2 completa: supporto a tutti i driver/ballast DALI e DALI-2 e a tutti i dispositivi di input DALI-2: sensori di luminosità, sensori di occupancy, pulsanti e ingressi assoluti.
• Un canale DALI con alimentazione integrata: l'alimentazione DALI è incorporata nel gateway (16 VDC tipico, 230 mA garantiti per linea, max 250 mA), eliminando la necessità di un'alimentazione DALI esterna dedicata.
• Fino a 64 driver/ballast + 64 dispositivi di input DALI-2: gestione individuale di ciascun dispositivo collegato alla linea DALI, con accesso a tutti i parametri operativi e diagnostici; fino a 10.000 segnali totali configurabili.
• Funzioni di controllo locale dal gateway: sensori di occupancy, sensori di luminosità, pulsanti e ingressi assoluti possono essere gestiti localmente direttamente dal gateway, senza necessità di un controller Modbus esterno.
• Protocollo Modbus TCP — Supporto a 5 client simultanei: il gateway opera come server Modbus TCP con supporto per fino a 5 client Modbus TCP simultanei; funzioni supportate: 03, 04, 06 e 16 (lettura registri holding e input, scrittura singola e multipla di registri holding); supporto anche a Modbus RTU, operabili in parallelo.
• Scansione automatica DALI: funzione di scansione dei dispositivi DALI/DALI-2 presenti sulla linea tramite Intesis MAPS, per la riduzione significativa dei tempi di commissioning.
• Configurazione tramite Intesis MAPS: gestione completa del progetto con MAPS, con import/export dei template di progetto in formato .xlsx per la riutilizzabilità e standardizzazione delle installazioni.
• Standard Energy & Diagnostic DALI: supporto al device type DALI standard per dati energetici e diagnostici (DALI-2 IEC 62386 Part 251).
• Alimentazione esterna richiesta: 9–30 VDC / 24 VAC (max 5,76 W); montaggio su guida DIN; protezione IP20; temperatura operativa −40°C–+70°C; dimensioni 107 × 93 × 53 mm, 190 g.
• Certificazioni internazionali: conformità a EC, UKPSTI, DALI-2 e UL.
