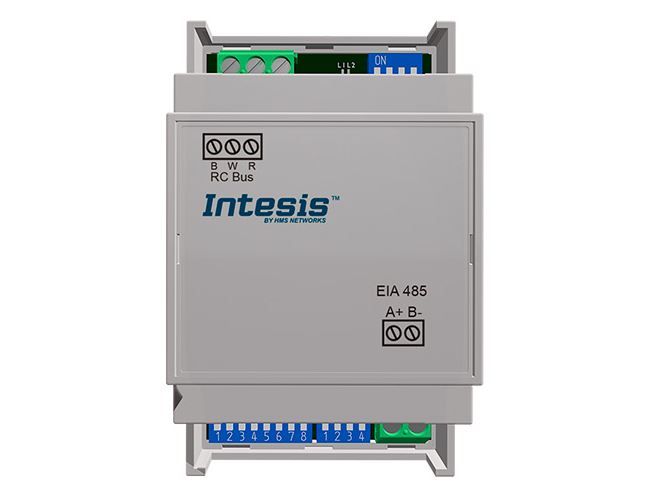

INMBSFGL001R000 Intesis Gateway Fujitsu/General RAC e VRF a Modbus RTU — 1 Unità Interna — Connessione via bus RWB — Configurazione via DIP switch

Il gateway Intesis INMBSFGL001R000 consente la piena integrazione bidirezionale di unità interne Fujitsu e General RAC e VRF con sistemi di supervisione e building automation basati su Modbus RTU, garantendo una comunicazione fluida e professionale.

Il dispositivo si collega direttamente al bus RWB (connettore al telecomando) dell'unità interna Fujitsu/General e si alimenta direttamente dall'unità stessa (12 VDC), senza necessità di alimentazione esterna. La configurazione avviene tramite DIP switch a bordo oppure tramite l'interfaccia Modbus stessa. Tutte le funzioni principali — accensione, modalità operativa, setpoint di temperatura, velocità del ventilatore, variabili interne e stato degli errori — vengono esposte come registri Modbus RTU con una mappatura uniforme e consistente, uguale per tutte le marche supportate da Intesis. Il gateway include la funzione window contact per il risparmio energetico e un contatore delle ore di funzionamento per la manutenzione preventiva.

• Compatibilità con Fujitsu e General RAC e VRF: connessione tramite bus RWB (connettore telecomando), con accesso completo alle funzioni HVAC, variabili operative interne, EcoMode, allarme filtro, contatore running hours per manutenzione filtri e segnalazione dei codici di errore al BMS/Modbus.
• Doppia modalità di configurazione: configurazione tramite DIP switch a bordo oppure tramite l'interfaccia Modbus, senza necessità di software aggiuntivo; installazione completabile in pochi minuti.
• Mappatura Modbus uniforme: la mappatura dei registri Modbus è identica per tutte le marche di climatizzatori supportati dalla gamma Intesis, riducendo il tempo di integrazione e semplificando la gestione di progetti multi-brand.
• Funzione window contact per risparmio energetico: spegnimento automatico dell'unità tramite apposito registro Modbus in caso di finestra o porta aperta, per la riduzione dei costi energetici.
• Protocollo Modbus RTU (EIA-485): il gateway opera come dispositivo server (slave) Modbus RTU su rete EIA-485; fino a 63 gateway collegabili sulla stessa rete Modbus; compatibile con qualsiasi BMS, SCADA o PLC dotato di interfaccia Modbus RTU.
• Controllo simultaneo Modbus e telecomando locale: l'unità interna può essere controllata contemporaneamente via Modbus RTU e tramite il proprio telecomando locale; il telecomando può essere bloccato tramite registro Modbus.
• Segnalazione errori e running hours: trasferimento automatico dei codici di errore al sistema Modbus e contatore delle ore di funzionamento per la manutenzione preventiva dei filtri.
• Alimentazione senza fonte esterna: il gateway si alimenta direttamente dall'unità interna Fujitsu/General (12 VDC, 80 mA); dimensioni 93 × 53 × 58 mm, 85 g; montaggio su guida DIN o a parete; temperatura operativa −40°C–+85°C; isolamento 1.000 VDC, resistenza di isolamento 1.000 MΩ.
• Certificazioni internazionali: conformità a UL, BTL, EC e UKPSTI.
