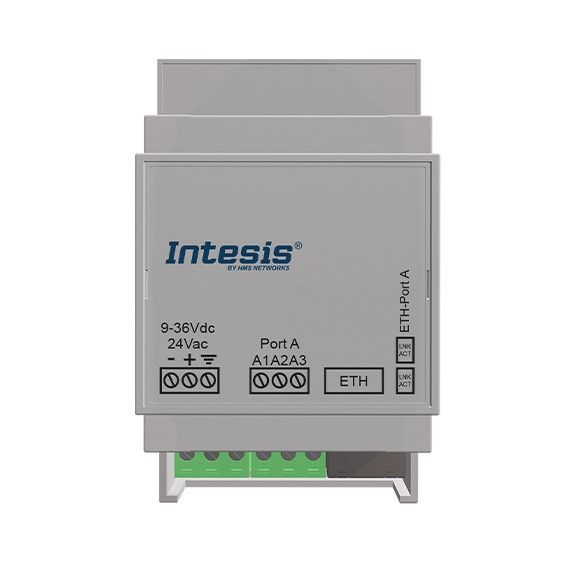

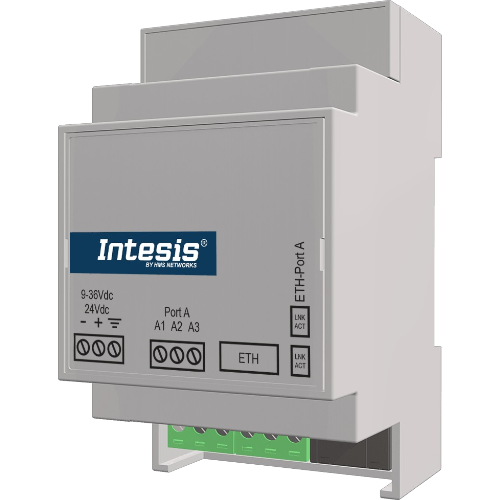

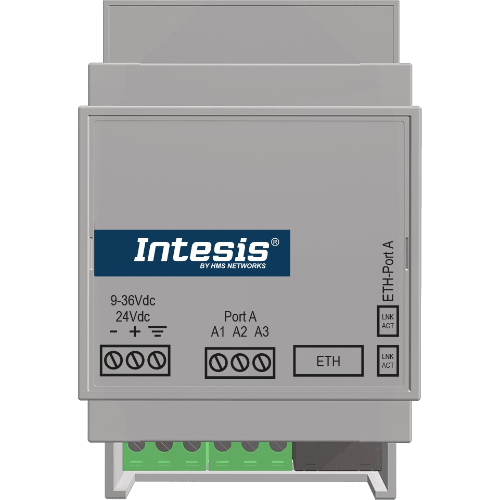

INMBSOCP0200100 Intesis Gateway OCPP a Modbus TCP e RTU — Fino a 20 Punti di Ricarica EV con 7 Connettori Ciascuno — Configurazione tramite Intesis MAPS

Il gateway Intesis INMBSOCP0200100 è stato progettato per integrare le stazioni di ricarica per veicoli elettrici (EV) che utilizzano il protocollo OCPP 1.6 JSON con sistemi di supervisione e building automation basati su Modbus TCP e/o Modbus RTU, con supporto fino a 20 punti di ricarica con 7 connettori ciascuno, garantendo una comunicazione fluida e professionale.

Il dispositivo può operare in due modalità distinte, configurabili tramite Intesis MAPS: modalità BMS Central System, in cui il gateway e il BMS sostituiscono completamente il Central System OCPP e gestiscono direttamente tutte le operazioni di ricarica (autorizzazione, avvio/stop remoto, gestione lista locale, prenotazione, Smart Charging), oppure modalità External OCPP Central System, in cui il gateway funge da ponte tra un Central System OCPP esterno e le colonnine, trasmettendo al BMS Modbus i dati di monitoraggio (informazioni caricatore, disponibilità, MeterValues). Supporta simultaneamente fino a 6 client Modbus TCP e un client Modbus RTU. La mappatura dei registri Modbus è fissa e predefinita — il numero di registro identifica l'elemento — per una integrazione rapida e standardizzata. La configurazione avviene tramite Intesis MAPS, con template importabili e riutilizzabili per ridurre significativamente i tempi di commissioning. È richiesta un'alimentazione esterna (9–36 VDC / 24 VAC, non inclusa).

• Due modalità operative OCPP:
  • BMS Central System: il gateway sostituisce il Central System OCPP; il BMS Modbus gestisce direttamente autorizzazioni, avvio/stop remoto, prenotazioni, Smart Charging e MeterValues.
  • External OCPP Central System: il gateway opera come ponte tra un Central System OCPP esterno e le colonnine; il BMS Modbus riceve in sola lettura informazioni sullo stato del caricatore, disponibilità e MeterValues.
• Fino a 20 punti di ricarica con 7 connettori ciascuno: gestione individuale di ciascun punto di ricarica e connettore, con accesso a tutti i parametri operativi, di stato e di misura disponibili tramite OCPP.
• Supporto OCPP 1.6 JSON: Authorize, RemoteStart/Stop Transaction, Start/Stop Transaction, Local List Management, Reservations, Smart Charging, HeartBeat e MeterValues.
• Smart Charging — Gestione del carico: supporto completo alle funzioni OCPP di Smart Charging per il bilanciamento del carico, la gestione dei profili di ricarica e il controllo dei dati di ricarica, sia dal BMS che dal sistema OCPP.
• Protocollo Modbus TCP e RTU simultanei: supporto per fino a 6 client Modbus TCP simultanei e 1 client Modbus RTU; funzioni Modbus supportate: 02, 03, 04, 06, 15, 16.
• Scansione OCPP: funzione di scansione automatica per la ricerca delle colonnine presenti sulla rete OCPP, per la riduzione dei tempi di commissioning.
• Mappatura Modbus fissa e predefinita: mappa dei registri Modbus fissa — il numero di registro identifica l'elemento — per una integrazione rapida, standardizzata e replicabile su più installazioni.
• Configurazione tramite Intesis MAPS: template importabili e riutilizzabili, aggiornamenti automatici del firmware e configurazione via IP per una messa in servizio rapida e standardizzata.
• LED diagnostici: indicatori LED frontali per il monitoraggio in tempo reale dello stato delle comunicazioni Ethernet e seriale.
• Connettività: porta Ethernet 10/100BASE-TX per Modbus TCP e OCPP; porta seriale EIA-485 (3 fili, isolata) per Modbus RTU; alimentazione 9–36 VDC / 24 VAC, 50–60 Hz, 0,14 A, 1,7 W.
• Alimentazione esterna richiesta: non inclusa; dimensioni 93 × 53 × 58 mm; montaggio su guida DIN; protezione IP20; temperatura operativa 0°C–60°C; garanzia 36 mesi.
• Certificazioni internazionali: conformità a UL, EC e UKPSTI.
