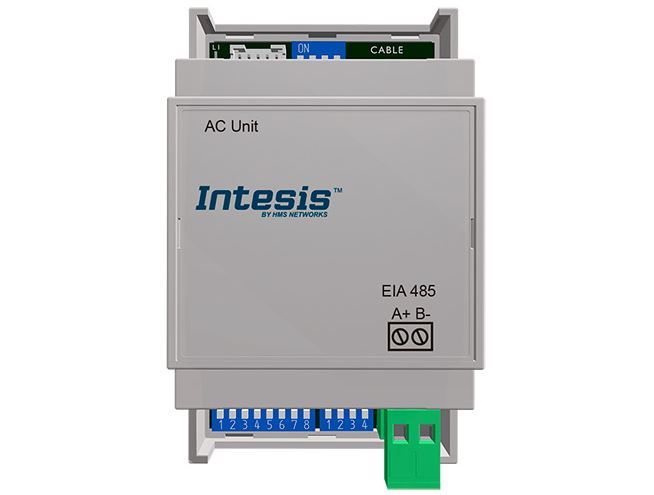

INMBSPAN001I100 Intesis Gateway Panasonic Etherea a Modbus RTU — 1 Unità Interna — Connessione via connettore CN-CNT — Configurazione via DIP switch

Il gateway Intesis INMBSPAN001I100 consente la piena integrazione bidirezionale di unità interne Panasonic Etherea con sistemi di supervisione e building automation basati su Modbus RTU, garantendo una comunicazione fluida e professionale.

Il dispositivo si collega direttamente al connettore CN-CNT dell'unità interna Panasonic e si alimenta direttamente dall'unità stessa (12 VDC, 0,72 W), senza necessità di alimentazione esterna. La configurazione avviene tramite DIP switch a bordo oppure tramite l'interfaccia Modbus stessa, senza necessità di software aggiuntivo. Tutte le funzioni principali — accensione, modalità operativa, setpoint di temperatura, velocità del ventilatore, variabili interne e stato degli errori — vengono esposte come registri Modbus RTU con una mappatura uniforme e consistente, uguale per tutte le marche di climatizzatori supportati da Intesis. Per alcuni modelli Panasonic compatibili, il gateway riporta al sistema Modbus anche il consumo energetico istantaneo dell'unità AC. Il gateway include la funzione window contact per il risparmio energetico e un contatore delle ore di funzionamento per la manutenzione preventiva.

• Compatibilità con Panasonic Etherea: connessione tramite connettore CN-CNT, con accesso completo alle funzioni HVAC, variabili operative interne, contatore running hours per manutenzione filtri e segnalazione dei codici di errore al sistema BMS/Modbus.
• Monitoraggio del consumo energetico: per i modelli Panasonic compatibili, il gateway trasmette al sistema Modbus i dati di consumo energetico istantaneo dell'unità AC, per il monitoraggio energetico e il controllo dei costi.
• Doppia modalità di configurazione: configurazione tramite DIP switch a bordo oppure tramite l'interfaccia Modbus, senza necessità di software aggiuntivo; installazione completabile in pochi minuti.
• Mappatura Modbus uniforme: la mappatura dei registri Modbus è identica per tutte le marche di climatizzatori supportati dalla gamma Intesis, riducendo il tempo di integrazione e semplificando la gestione di progetti multi-brand.
• Funzione window contact per risparmio energetico: spegnimento automatico dell'unità tramite apposito registro Modbus in caso di finestra o porta aperta, per la riduzione dei costi energetici.
• Protocollo Modbus RTU (EIA-485): il gateway opera come dispositivo server (slave) Modbus RTU su rete EIA-485, con piena compatibilità con qualsiasi BMS, SCADA o PLC dotato di interfaccia Modbus RTU.
• Controllo simultaneo Modbus e telecomando locale: l'unità interna può essere controllata contemporaneamente via Modbus RTU e tramite il proprio telecomando locale; il telecomando può essere bloccato tramite registro Modbus.
• Segnalazione errori e running hours: trasferimento automatico dei codici di errore al sistema Modbus e contatore delle ore di funzionamento per la manutenzione preventiva dei filtri.
• Alimentazione senza fonte esterna: il gateway si alimenta direttamente dall'unità interna Panasonic (12 VDC, 0,72 W); dimensioni 93 × 53 × 58 mm; montaggio su guida DIN o a parete; protezione IP20; temperatura operativa −25°C–+60°C; garanzia 3 anni.
• Certificazioni internazionali: conformità a UL, CB, EC e UKPSTI.
