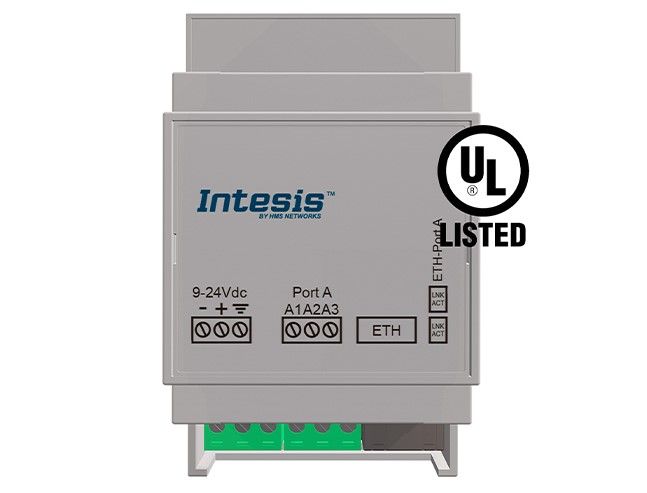

INMBSRTR0320000 Intesis Router Modbus RTU a Modbus TCP — Fino a 32 Dispositivi RTU — Configurazione tramite Intesis MAPS

Il router Intesis INMBSRTR0320000 è stato progettato per collegare trasparentemente reti Modbus RTU con reti Modbus TCP, rendendo i dispositivi Modbus RTU, i loro registri e le loro risorse accessibili a qualsiasi client BMS o controller Modbus TCP — senza necessità di riconfigurare i dispositivi RTU esistenti — e garantendo una comunicazione fluida e professionale.

Il gateway funge da ponte trasparente: quando riceve un pacchetto Modbus TCP dalla rete Ethernet, lo instrada direttamente alla porta seriale verso i dispositivi Modbus RTU, e viceversa. I dispositivi Modbus TCP si collegano tramite la porta Ethernet 10/100BASE-TX, mentre i dispositivi Modbus RTU si collegano tramite la porta seriale EIA-485 (3 fili, isolata). Il gateway supporta fino a 6 client Modbus TCP simultanei e fino a 32 dispositivi RTU a pieno carico. La configurazione e la diagnostica avvengono tramite Intesis MAPS, con possibilità di import/export dei template in formato .xlsx e aggiornamenti automatici del firmware. L'alimentazione è esterna (9–36 VDC / 24 VAC, non inclusa).

• Routing trasparente Modbus RTU ↔ Modbus TCP: il gateway instrada i pacchetti Modbus TCP ricevuti via Ethernet direttamente alla rete Modbus RTU seriale (e viceversa), senza modificare i dati o la struttura dei registri; la configurazione è semplice e immediata.
• Fino a 6 client Modbus TCP simultanei: supporto per l'accesso concorrente di fino a 6 client Modbus TCP (BMS, SCADA, PLC) alla rete Modbus RTU collegata al gateway.
• Fino a 32 dispositivi Modbus RTU a pieno carico: il gateway gestisce fino a 32 dispositivi Modbus RTU connessi sulla rete seriale EIA-485; supporto a tutti i tipi di dato e funzioni supportati dai client.
• Segnali di diagnostica Modbus: segnali diagnostici disponibili sia nell'interfaccia Intesis MAPS che come registri Modbus direttamente leggibili dal sistema BMS, per un monitoraggio avanzato della rete.
• Configurazione tramite Intesis MAPS: configurazione via IP, import/export template in formato .xlsx per riutilizzabilità e standardizzazione delle installazioni; aggiornamenti automatici del firmware del gateway tramite MAPS.
• LED diagnostici: indicatori LED frontali per il monitoraggio in tempo reale dello stato delle comunicazioni Ethernet (link e attività) e della porta seriale EIA-485.
• Connettività: 1 porta Ethernet RJ45 10/100 Mbps per Modbus TCP; 1 porta seriale EIA-485 (3 fili isolata, morsettiera a vite) per Modbus RTU; velocità seriale configurabile da 2,4 a 115,2 kbps tramite DIP e rotary switch; alimentazione 9–36 VDC / 24 VAC, 50–60 Hz, 0,14 A, 1,7 W (consumo tipico 1,3 W).
• Dimensioni e installazione: housing in plastica PC (UL 94 V-0); 93 × 53 × 58 mm, 92 g; montaggio su guida DIN (staffa inclusa); protezione IP20 (IEC 60529); umidità operativa 5–95% senza condensa; temperatura operativa 0°C–+60°C; temperatura di stoccaggio −30°C–+60°C; garanzia 3 anni.
• Certificazioni internazionali: conformità a EC, UKPSTI e UL.
