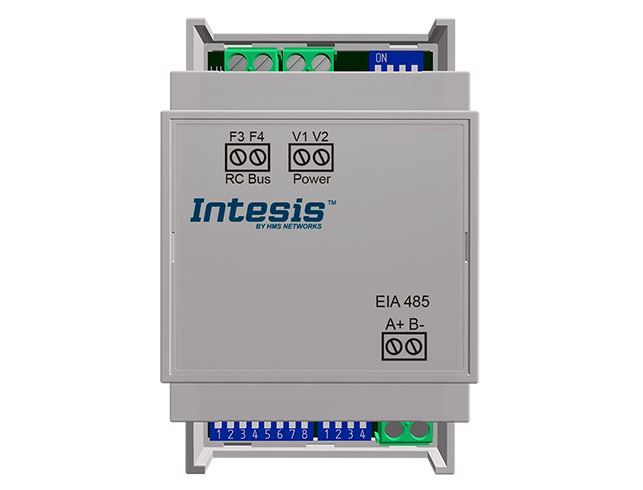

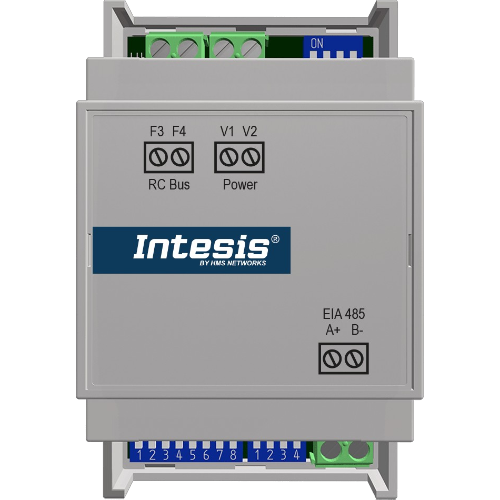

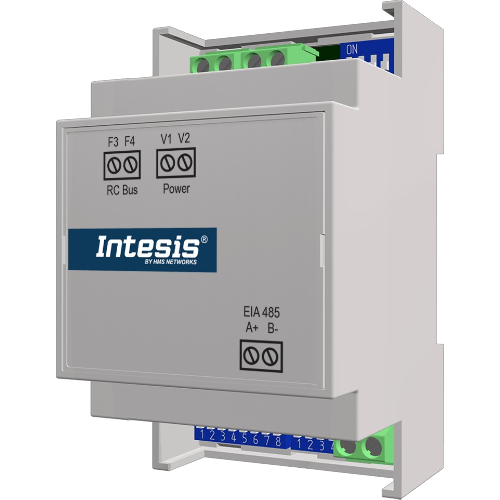

INMBSSAM001R000 Intesis Gateway Samsung NON-NASA a Modbus RTU — 1 Unità Interna — Connessione via bus F3/F4/V1/V2 — Configurazione via DIP switch

Il gateway Intesis INMBSSAM001R000 consente la piena integrazione bidirezionale di unità interne Samsung NON-NASA con sistemi di supervisione e building automation basati su Modbus RTU, garantendo una comunicazione fluida e professionale.

Il dispositivo si collega direttamente al bus F3/F4/V1/V2 dell'unità interna Samsung NON-NASA e si alimenta direttamente dall'unità stessa (12 VDC, 1,2 W), senza necessità di alimentazione esterna. La configurazione avviene tramite DIP switch a bordo oppure tramite l'interfaccia Modbus stessa, senza necessità di software aggiuntivo — basta cablare il gateway all'unità AC e impostare i DIP switch: il dispositivo è operativo. Tutte le funzioni principali — accensione, modalità operativa, setpoint di temperatura, velocità del ventilatore, variabili interne e stato degli errori — vengono esposte come registri Modbus RTU con una mappatura uniforme e consistente, uguale per tutte le marche di climatizzatori supportati da Intesis. Il gateway include la funzione window contact per il risparmio energetico e un contatore delle ore di funzionamento per la manutenzione preventiva.

• Compatibilità con Samsung NON-NASA: connessione tramite bus F3/F4/V1/V2, con accesso completo alle funzioni HVAC, variabili operative interne, contatore running hours per manutenzione filtri e segnalazione dei codici di errore al sistema BMS/Modbus.
• Doppia modalità di configurazione: configurazione tramite DIP switch a bordo oppure tramite l'interfaccia Modbus, senza necessità di software aggiuntivo; installazione completabile in pochi minuti.
• Mappatura Modbus uniforme: la mappatura dei registri Modbus è identica per tutte le marche di climatizzatori supportati dalla gamma Intesis, riducendo il tempo di integrazione e semplificando la gestione di progetti multi-brand.
• Funzione window contact per risparmio energetico: spegnimento automatico dell'unità tramite apposito registro Modbus in caso di finestra o porta aperta, per la riduzione dei costi energetici.
• Protocollo Modbus RTU (EIA-485): il gateway opera come dispositivo server (slave) Modbus RTU su rete EIA-485, con piena compatibilità con qualsiasi BMS, SCADA o PLC dotato di interfaccia Modbus RTU.
• Controllo simultaneo Modbus e telecomando IR locale: l'unità interna può essere controllata contemporaneamente via Modbus RTU e tramite il proprio telecomando IR locale; il telecomando può essere bloccato tramite registro Modbus.
• Segnalazione errori e running hours: trasferimento automatico dei codici di errore al sistema Modbus e contatore delle ore di funzionamento per la manutenzione preventiva dei filtri.
• LED diagnostici: 2 LED a bordo per il monitoraggio in tempo reale dello stato operativo del gateway e della comunicazione con l'unità AC.
• Alimentazione senza fonte esterna: il gateway si alimenta direttamente dall'unità interna Samsung (12 VDC, 1,2 W); dimensioni 93 × 53 × 58 mm, 95 g; montaggio su guida DIN, a parete o all'interno dell'unità (su alcuni modelli AC); protezione IP20; temperatura operativa −25°C–+60°C; garanzia 3 anni.
• Certificazioni internazionali: conformità a UL, EC e UKPSTI.
