Arcus SK80-F: i sensori idrostatici KNX per la misurazione di livello di olio e acqua, con sonda di temperatura integrata

Nella gestione degli impianti tecnologici, monitorare con precisione il livello dei liquidi nei serbatoi — che si tratti di olio combustibile o di acqua — è un'esigenza sempre più diffusa, sia in ambito residenziale che industriale. Arcus-EDS risponde a questa necessità con la serie SK80-F, misuratori di livello idrostatici KNX con sensore di pressione e rilevazione della temperatura integrata. In questo articolo presentiamo due varianti pensate per applicazioni differenti: una per l'olio, l'altra per l'acqua.

Come funzionano

Entrambi i dispositivi si basano sullo stesso principio di misura: il sensore idrostatico rileva la pressione esercitata dalla colonna di liquido sovrastante e, sulla base di questo valore, calcola con precisione il livello di riempimento del serbatoio. Il segnale viene trasmesso al coupler KNX tramite bus Modbus RS485, che restituisce sia il dato di livello sia quello di temperatura, permettendo un monitoraggio completo direttamente sul bus KNX.

Il coupler dispone di un display LCD integrato che mostra in tempo reale data, livello attuale, contenuto in m³ e percentuale di riempimento, oltre alla temperatura del liquido.

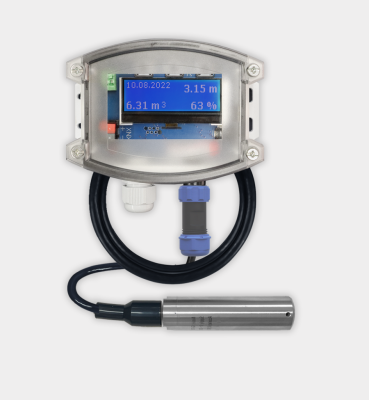

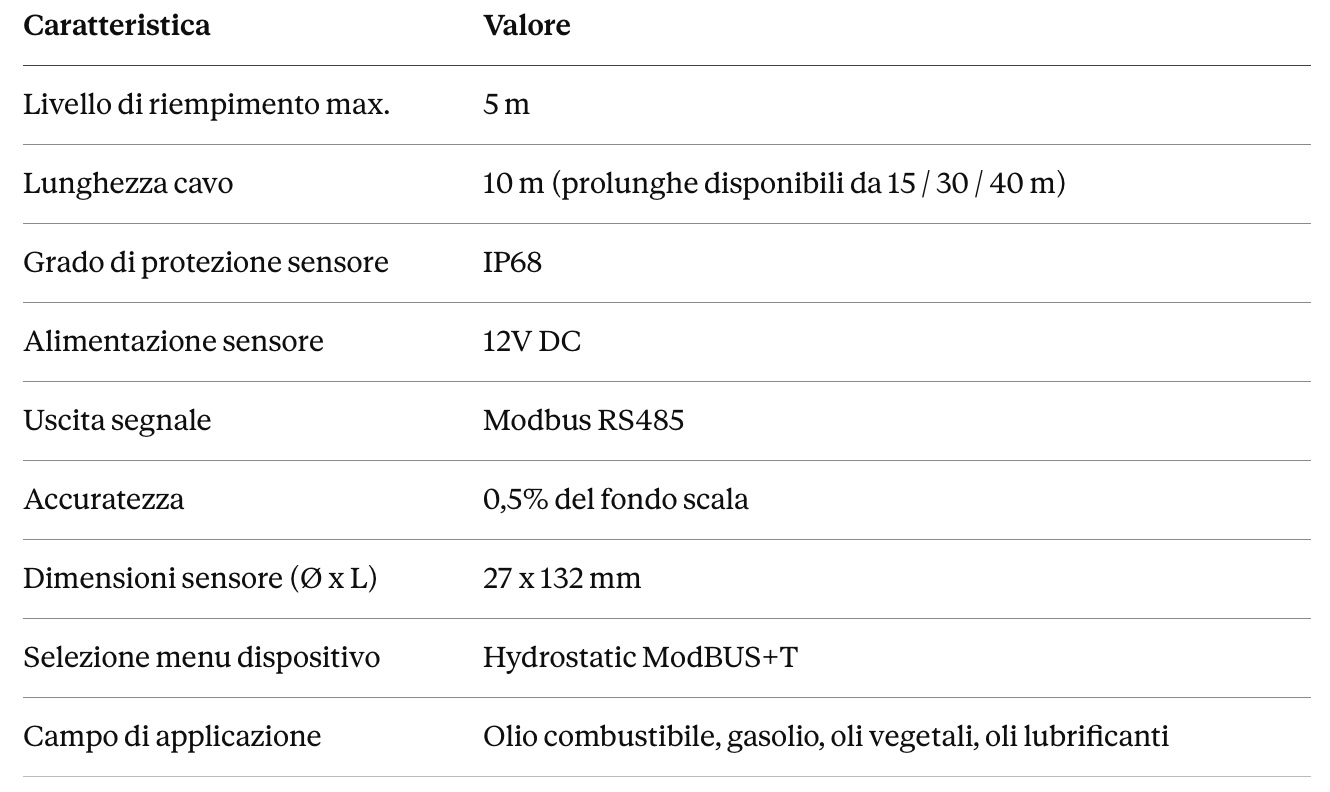

1) SK80-F-T-PMO-5 | Hydrostatic (Oil) — misura del livello dell'olio

Cod. ARC_30807370

Il sensore idrostatico rileva la pressione della colonna di liquido e calcola il livello. È la soluzione ideale per monitorare cisterne di olio combustibile, gasolio, oli vegetali e oli lubrificanti. Il sensore di pressione utilizzato è il GX-701PT, con uscita Modbus RS485 e temperatura integrata.

Attenzione: il sensore non è adatto per sostanze leggermente infiammabili o esplosive, né per l'uso in zone EEX.

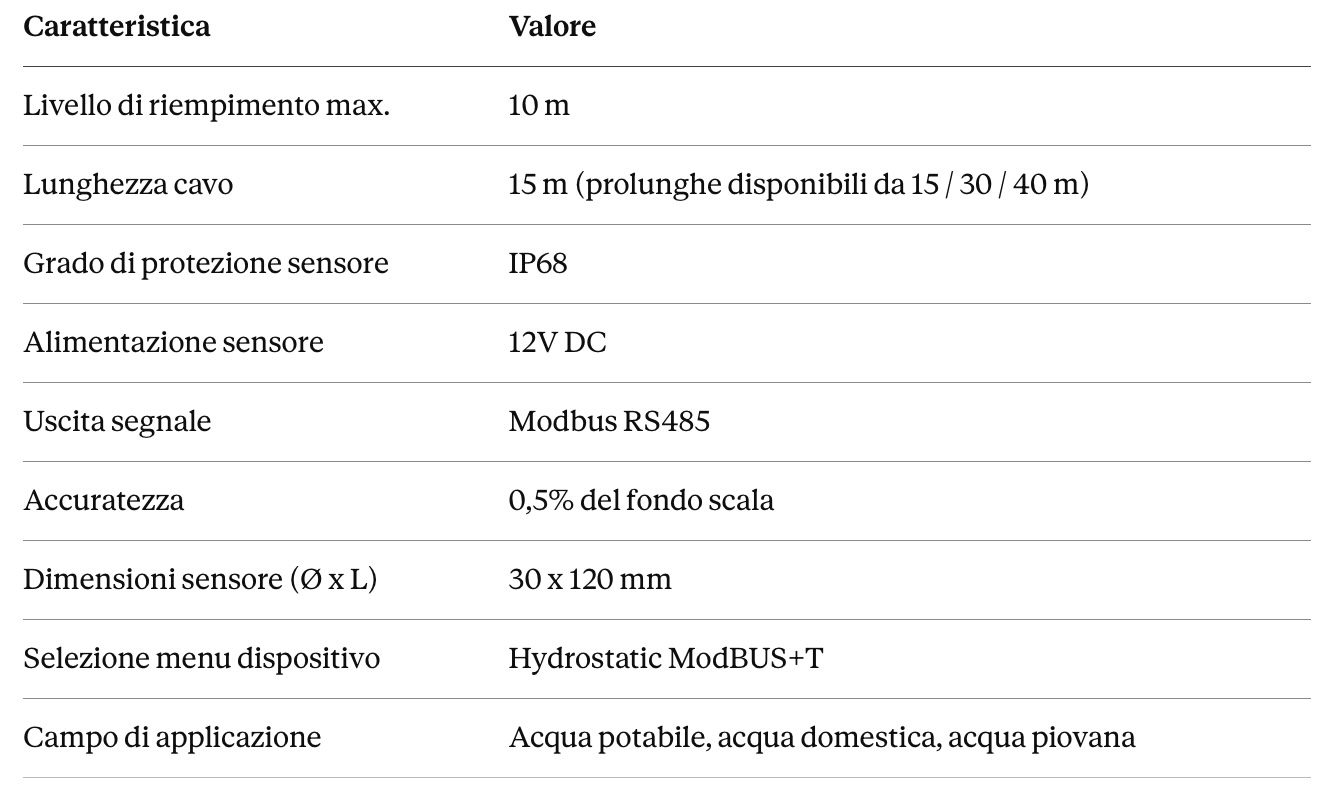

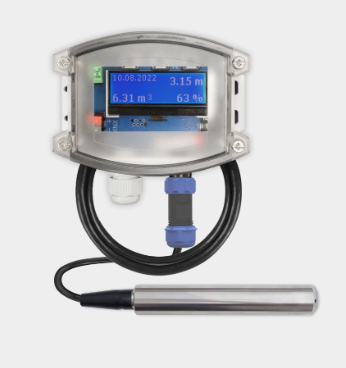

2) SK80-F-T-PM-10 | Hydrostatic (Water) — misura del livello dell'acqua

Cod. ARC_30807310

Il sensore idrostatico rileva la pressione della colonna d'acqua e calcola il livello. È pensato per cisterne di acqua potabile, acqua domestica e acqua piovana. Il sensore di pressione utilizzato è il BGT-GL802, con uscita Modbus RS485 e temperatura integrata.

Caratteristiche tecniche comuni

• Accuratezza: 0,5% del fondo scala

• Risoluzione: 1 mm

• Uscita segnale: Modbus RS485

• Grado di protezione: IP68 (sensore) / IP65 (coupler KNX)

• Alimentazione: bus KNX 21..32V DC, assorbimento 20mA

• Uscita di commutazione: libera da potenziale, 20mA/5-230V AC/DC

Funzioni disponibili via bus KNX

Entrambi i dispositivi mettono a disposizione un ampio set di oggetti di comunicazione KNX, tra cui:

• Livello di riempimento (m), distanza e contenuto (m³ e %)

• Temperatura del liquido

• Valori minimo e massimo con relativa data/ora di rilevazione

• Soglie di allarme superiore e inferiore, con isteresi configurabile

• Uscita di commutazione, utilizzabile anche come attuatore generico

• Oggetto data/ora, impostabile localmente o tramite un time provider centralizzato KNX

Tutti i parametri possono essere configurati sia tramite ETS (applicazione SK80_F.knxprod) sia localmente sul dispositivo, tramite i tasti di comando e il display integrato.

Geometria del serbatoio: massima flessibilità

Entrambi i dispositivi consentono di configurare la geometria del serbatoio scegliendo tra forma cilindrica, tonda, conica o "a forma libera" (fino a 8 punti di riempimento personalizzabili), garantendo un calcolo accurato del contenuto anche per serbatoi dalle forme non standard.

Installazione

Il sensore va posizionato sul fondo del serbatoio; il cavo deve essere protetto da danneggiamenti meccanici e sollecitazioni. Il coupler KNX, con grado di protezione IP65, è adatto sia per installazioni interne che esterne (anche in ambienti umidi), con montaggio a parete tramite 2-4 viti.

Perché sceglierli

• Misura precisa e affidabile del livello, con versioni dedicate per olio e per acqua

• Temperatura integrata, senza necessità di sensori aggiuntivi

• Completa integrazione nel sistema di building automation KNX

• Parametrizzazione flessibile, sia via ETS che in locale

• Gestione di allarmi e soglie per un controllo proattivo del serbatoio
