Arcus SK80-F-T-PMO-5: il sensore idrostatico KNX per il livello dell'olio, con misura di temperatura integrata

Nella gestione degli impianti tecnologici, monitorare con precisione il livello dei serbatoi di olio combustibile, gasolio o oli lubrificanti è un'esigenza sempre più diffusa, sia in ambito residenziale che industriale. Arcus-EDS risponde a questa necessità con l'SK80-F-T-PMO-5, un misuratore di livello idrostatico KNX pensato specificamente per liquidi oleosi, con sensore di pressione dotato di rilevazione della temperatura integrata.

COD. ARC_30807370

Come funziona

Il sensore idrostatico misura la pressione esercitata dalla colonna di liquido sovrastante e, sulla base di questo valore, calcola con precisione il livello di riempimento del serbatoio. Il sensore GX-701PT, collegato al coupler KNX tramite bus Modbus RS485, restituisce sia il dato di livello che quello di temperatura, permettendo un monitoraggio completo direttamente sul bus KNX.

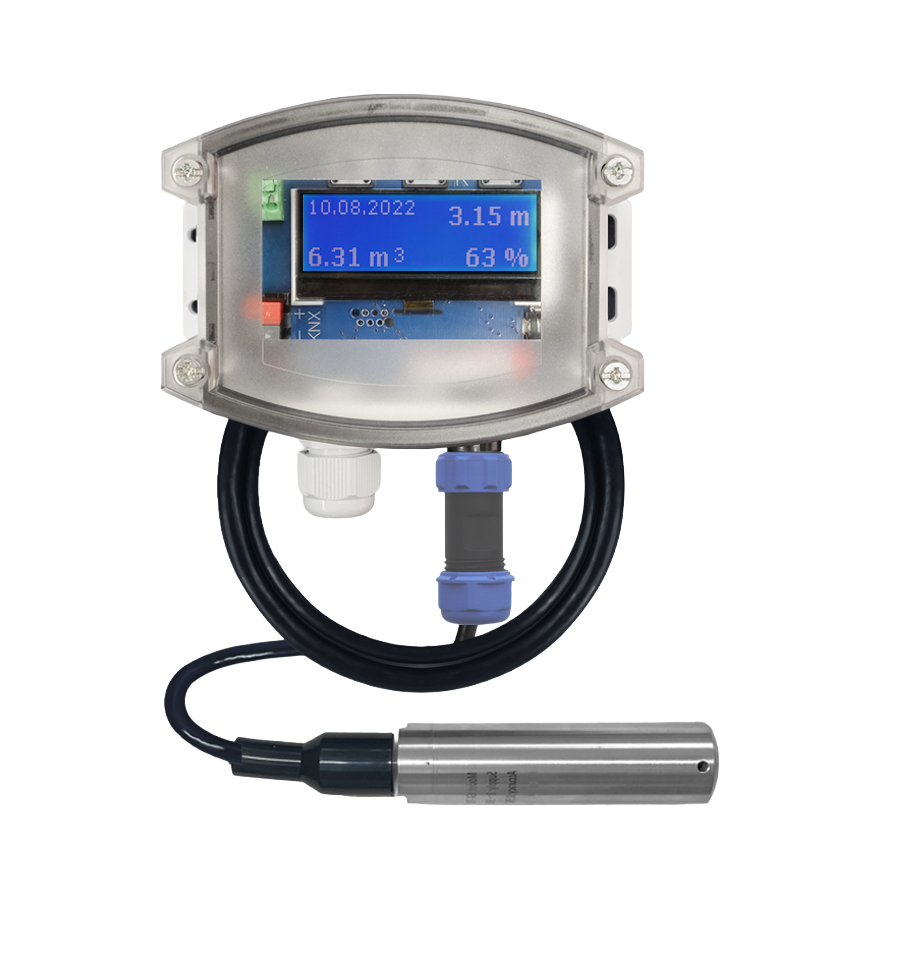

Il coupler dispone di un display LCD integrato che mostra in tempo reale data, livello attuale, contenuto in m³ e percentuale di riempimento, oltre alla temperatura del liquido, se disponibile come valore misurato.

Caratteristiche principali

• Range di misura: fino a 5 m

• Accuratezza:0,5% del fondo scala

• Risoluzione: 1 mm

• Lunghezza cavo: 10 m (prolunghe disponibili da 15 / 30 / 40 m)

• Uscita segnale: Modbus RS485

• Grado di protezione: IP68 (sensore) / IP65 (coupler KNX)

• Alimentazione: bus KNX 21..32V DC, assorbimento 20mA

• Uscita di commutazione: libera da potenziale, 20mA/5-230V AC/DC

• Campo di applicazione: olio combustibile, gasolio, oli vegetali, oli lubrificanti

Attenzione: il sensore non è adatto per sostanze leggermente infiammabili o esplosive, né per l'uso in zone EEX.

Funzioni disponibili via bus KNX

L'SK80-F-T-PMO-5 mette a disposizione un ampio set di oggetti di comunicazione KNX, tra cui:

• Livello di riempimento (m), distanza e contenuto (m³ e %)

• Temperatura del liquido

• Valori minimo e massimo con relativa data/ora di rilevazione

• Soglie di allarme superiore e inferiore, con isteresi configurabile

• Uscita di commutazione, utilizzabile anche come attuatore generico

• Oggetto data/ora, impostabile localmente o tramite un time provider centralizzato KNX

Tutti i parametri possono essere configurati sia tramite ETS sia localmente sul dispositivo, tramite i tasti di comando e il display integrato — utile per la messa in servizio anche senza accesso immediato al software di progettazione.

Geometria del serbatoio: massima flessibilità

Il dispositivo consente di configurare la geometria del serbatoio scegliendo tra forma cilindrica, tonda, conica o "a forma libera" (fino a 8 punti di riempimento personalizzabili), garantendo un calcolo accurato del contenuto anche per serbatoi dalle forme non standard.

Installazione

Il sensore va posizionato sul fondo del serbatoio; il cavo deve essere protetto da danneggiamenti meccanici e sollecitazioni. Il coupler KNX, con grado di protezione IP65, è adatto sia per installazioni interne che esterne (anche in ambienti umidi), con montaggio a parete tramite 2-4 viti.

Perché sceglierlo

• Misura precisa e affidabile del livello, specifica per liquidi oleosi

• Temperatura integrata, senza necessità di sensori aggiuntivi

• Completa integrazione nel sistema di building automation KNX

• Parametrizzazione flessibile, sia via ETS che in locale

• Gestione di allarmi e soglie per un controllo proattivo del serbatoio
