Controllo Avanzato dei Fan Coil con KNX eTR 102 FC

Un’unica soluzione compatta per una climatizzazione intelligente su bus KNX

Nel settore dell’automazione degli edifici, la climatizzazione mediante unità fan coil richiede normalmente un'integrazione articolata di più dispositivi: controller di temperatura, attuatori per ventole, logiche di commutazione, sensori e interfacce utente. Questo comporta cablaggi complessi, maggiori tempi di configurazione e una manutenzione più onerosa.

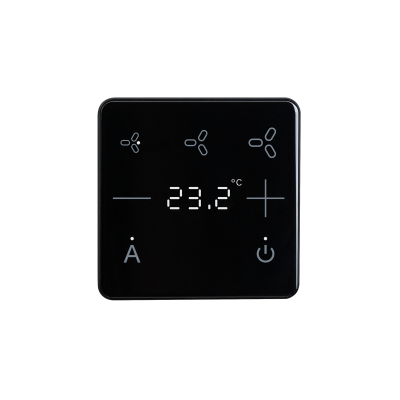

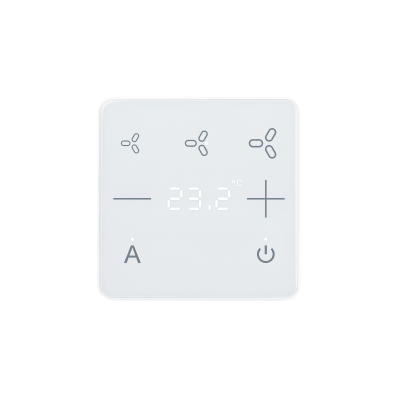

La risposta a queste criticità è KNX eTR 102 FC di Elsner Elektronik: un regolatore di temperatura ambiente all-in-one, progettato specificamente per la gestione completa di impianti fan coil su sistema KNX.

SCOPRI ORA!

Tutto in uno: regolazione, controllo, interfaccia

Il KNX eTR 102 FC riunisce in un unico dispositivo compatto e dal design moderno:

• Sensore di temperatura integrato, con possibilità di calcolo del valore misto (con contributo percentuale regolabile da sensore esterno via bus KNX).

• Controllo PI avanzato per riscaldamento e raffrescamento, sia monostadio che bistadio, con parametri specifici per sistemi fan coil.

• Controllo ventilazione a tre velocità, selezionabile in modalità manuale o automatica.

• Interfaccia touch capacitiva con aree di controllo retroilluminate, configurabili via ETS.

Tutto questo in un dispositivo dallo spessore ridotto, elegante superficie in vetro e installazione sicura, ora con vite di blocco inferiore (nuovi modelli dal 2025) per impedire la rimozione non autorizzata.

Modalità operative flessibili

Il controller supporta tutti i principali modi operativi HVAC tipici di una gestione avanzata del comfort:

• Comfort (presenza)

• Standby (assenza breve)

• Eco (notte o assenza prolungata)

• Protezione edificio (antigelo e anti-surriscaldamento)

Ogni modalità è configurabile in termini di setpoint specifici, o come derivazione dal valore base comfort. Inoltre, il passaggio tra riscaldamento e raffrescamento può essere automatico o manuale, tramite oggetto di commutazione (Umschaltobjekt), rendendo il sistema flessibile sia per applicazioni stagionali che dinamiche.

Logica e automazione avanzata integrata

Grazie a 2 logiche AND e 2 OR configurabili internamente, il dispositivo permette di realizzare scenari logici autonomi (es. disattivazione raffrescamento alla finestra aperta, blocco fan coil in caso di soglia superata, ecc.), senza la necessità di logiche esterne. Ogni porta dispone di 4 ingressi e può produrre un'uscita a 1 bit o 2 x 8 bit, liberamente definibile.

È anche possibile impostare:

• Valori soglia di temperatura, con azioni condizionate e isteresi

• Comportamenti post-reset o perdita alimentazione

• Regolazione manuale con ripristino o mantenimento dei valori

• Controllo e stato delle uscite in tempo reale via bus KNX

Controllo ventilazione dinamico e intelligente

Uno dei punti forti del KNX eTR 102 FC è il controllo fan coil nativo:

• Gestione automatica o manuale delle tre velocità di ventilazione (0–3)

• Modalità automatica basata sul valore della grandezza di regolazione (Reglerstellgröße), secondo questa logica:

  • 0% = ventola spenta

  • 1–33% = Stadio 1

  • 34–66% = Stadio 2

  • 67–100% = Stadio 3

• Possibilità di definire se le velocità inferiori siano cumulate o indipendenti (es. Stadio 2 attiva anche Stadio 1)

• Supporto a valvole a 4/6 vie, con logiche di controllo combinate riscaldamento/raffrescamento su singola uscita

Queste caratteristiche rendono il KNX eTR 102 FC estremamente adatto anche per impianti più sofisticati e personalizzati, garantendo il massimo comfort con un consumo energetico ottimizzato.

Funzionalità per il professionista KNX

La configurazione si effettua tramite ETS 5 o superiori. Il dispositivo offre un’ampia gamma di oggetti di comunicazione, tra cui:

• Stato e valore della temperatura misurata (propria, esterna, mista)

• Valori minimi e massimi

• Valori di comando (comfort, standby, eco, protezione)

• Uscite per il controllo attuatori (scaling 0–100% o 1 bit)

• LED configurabili come indicatori o elementi di design ambientale

• Ingressi logici per attivare scenari o funzioni

Applicazioni ideali

Il KNX eTR 102 FC è la soluzione ideale per:

• Hotel, grazie al design elegante e all'interfaccia utente semplice

• Edilizia residenziale di pregio, dove comfort e automazione si fondono

• Uffici e spazi polifunzionali, con esigenze di controllo puntuale e logica personalizzabile

• Ristrutturazioni, dove è richiesta compattezza e integrazione KNX senza HVAC module dedicati

Conclusione

Il KNX eTR 102 FC rappresenta un salto evolutivo nel controllo dei fan coil all’interno di sistemi KNX. Grazie alla combinazione di regolazione intelligente, logiche integrate e un design moderno, questo dispositivo offre una soluzione altamente efficiente, elegante e facile da integrare per il controllo climatico degli ambienti.

Lo trovi da MT Distribuzione, il tuo partner per soluzioni innovative nell’automazione degli edifici e nel controllo intelligente del comfort.

Il Team MT Distribuzione Srl
