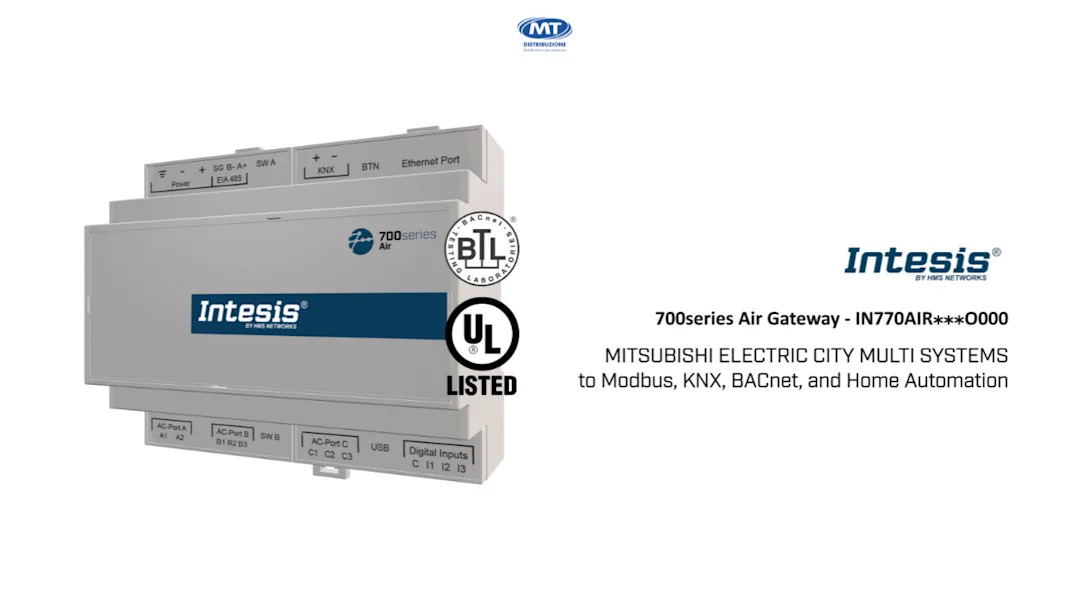

IN770 Series di Intesis – HMS Networks: Gateway avanzato per l’integrazione HVAC

IN770 Series di Intesis – HMS Networks: Gateway avanzato per l’integrazione HVAC

Con l'evoluzione degli impianti di climatizzazione verso soluzioni sempre più connesse e automatizzate, la serie IN770 Air Gateway di Intesis – HMS Networks si propone come nodo strategico per l’integrazione efficiente dei sistemi Mitsubishi Electric City Multi con le principali piattaforme di Building Management System (BMS).

Questi gateway multi-protocollo rappresentano una soluzione affidabile e scalabile per garantire interoperabilità tra sistemi HVAC e reti di controllo basate su Modbus TCP/RTU, KNX TP, BACnet/IP, BACnet MS/TP e protocolli per la Home Automation.

Architettura e licenze disponibili

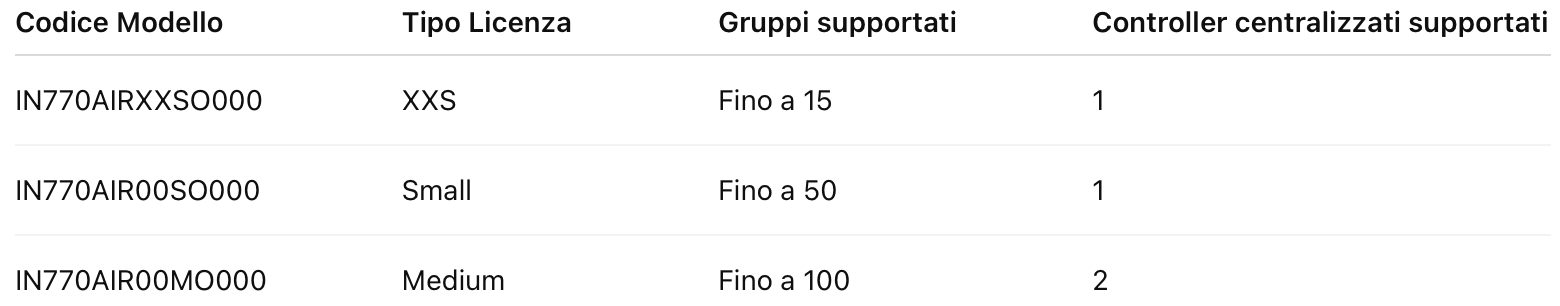

La serie IN770 si articola in tre modelli -IN770AIRXXSO000, IN770AIR00SO000 e IN770AIR00MO000 -differenziati per capacità e numero di unità supportate, in modo da adattarsi a contesti residenziali, commerciali e industriali:

L’attivazione della licenza consente di scalare le funzionalità in base alle esigenze progettuali, mantenendo lo stesso hardware di base.

Integrazione nativa multi-protocollo

Il principale punto di forza della serie IN770 è la compatibilità simultanea con più protocolli di comunicazione, configurabili tramite il software Intesis MAPS:

• Modbus RTU / TCP

• KNX TP

• BACnet/IP e BACnet MS/TP

• Home Automation via Ethernet

Ogni dispositivo può essere configurato in modo flessibile per adattarsi a un protocollo di comunicazione specifico, garantendo massima interoperabilità con i sistemi di supervisione esistenti.

Compatibilità con sistemi Mitsubishi Electric

I gateway IN770 sono progettati per integrarsi con le unità Mitsubishi Electric City Multi, tramite connessione ai controller centralizzati dotati di interfaccia M-Net con protocollo XML su Ethernet. Tra i dispositivi compatibili rientrano:

• G-50, G-50A

• GB-50A, GB-50ADA

• AG-150A, AB-150, AE-200, AE-50

• EW-50, EB-50GU

Non sono invece supportati dispositivi privi di porta Ethernet né controller come l’AE-400.

Funzionalità operative del gateway

Il gateway IN770 si comporta come server passivo sul bus di automazione e come client attivo sul bus HVAC, monitorando costantemente lo stato delle unità connesse. Le principali funzionalità includono:

• Controllo centralizzato di gruppi HVAC (accensione/spegnimento, modalità operativa, velocità ventole, posizione deflettori, temperatura)

• Accesso a segnali specifici delle unità esterne

• Rilevamento e gestione automatica di errori di comunicazione

• Integrazione dei consumi energetici per singolo gruppo o totali

• Funzione di scansione automatica per rilevare le unità presenti sulla rete M-Net

Caratteristiche hardware

Ogni dispositivo della serie IN770 è progettato per installazione professionale, in armadi elettrici o quadri tecnici, e offre un’ampia dotazione di porte e funzionalità hardware:

• Connettori EIA-485 per Modbus RTU e BACnet MS/TP

• Porta Ethernet per Modbus TCP, BACnet/IP, Home Automation e connessione al controller Mitsubishi

• Porta KNX TP con terminale arancione

• Porta USB Mini-B per configurazione locale

• Ingressi digitali (x3) per integrazione con contatori energetici

• LED diagnostici (14 indicatori), DIP switch per terminazione e polarizzazione su RS-485

• Alimentazione: 12–36 VDC o 24 VAC (SELV / LPS)

• Montaggio su guida DIN o a parete

Configurazione tramite Intesis MAPS

L’interfaccia di configurazione è affidata al software Intesis MAPS, che consente di:

• Importare template preconfigurati per le diverse tipologie di progetto

• Configurare ogni singolo segnale o parametro del gateway

• Gestire licenze e aggiornamenti firmware

• Diagnosticare in tempo reale lo stato della comunicazione tra gateway, BMS e sistema HVAC

La configurazione può essere eseguita sia via USB sia via rete Ethernet.

Vantaggi per i system integrator

Per progettisti e integratori di sistema, l’impiego della serie IN770 consente di:

• Centralizzare il controllo HVAC all’interno di un BMS esistente

• Eliminare gateway multipli o interfacce proprietarie

• Ridurre tempi di configurazione e collaudo

• Offrire supporto a una vasta gamma di protocolli da un unico punto

La modularità e la compatibilità certificata con i principali sistemi di automazione lo rendono uno strumento affidabile in progetti dove flessibilità, interoperabilità e sicurezza sono elementi imprescindibili.

Conclusioni

La serie IN770 Air Gateway di Intesis – HMS Networks rappresenta una soluzione tecnica all’avanguardia per l’integrazione di impianti HVAC Mitsubishi Electric in ambienti BMS professionali. Con un set completo di interfacce, licenze scalabili, protocollo configurabile e facilità di installazione, si propone come uno standard di riferimento per l’automazione HVAC nei settori commerciale, residenziale e industriale.

La serie IN770 è disponibile da MT Distribuzione! Per maggiori informazioni tecniche o per ricevere supporto nella progettazione del tuo impianto, il nostro team tecnico è a disposizione per consulenze dedicate. Contattaci per una valutazione personalizzata.

il Team MT Distribuzione
