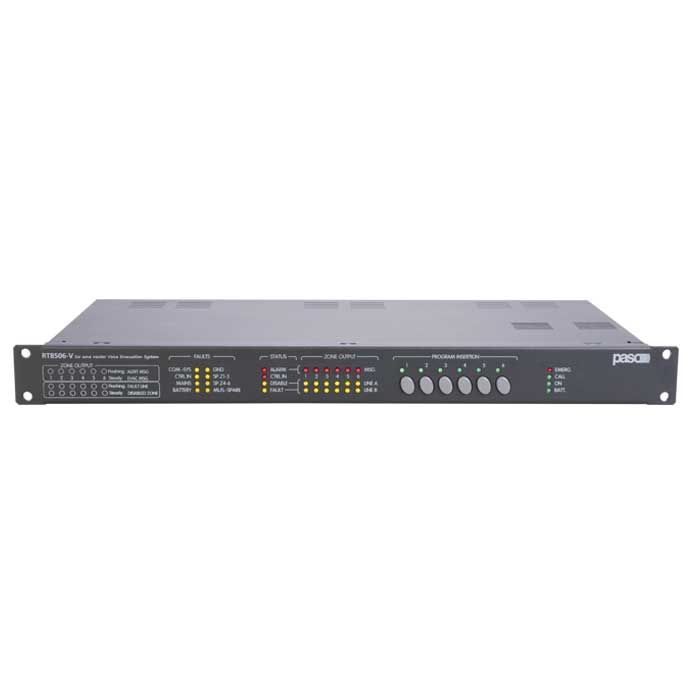

PASO RT8506-V Router - Unita' di espansione a 6 zone

Router - Unita' di espansione a 6 zone. EN 54-16

Il router RT8506-V rappresenta la soluzione ideale per gli impianti di amplificazione di qualità con un rapporto prezzo/prestazioni particolarmente interessante; è un’unità di espansione zone che, collegata ad una linea di controllo proveniente dal CR8506-V, è in grado di gestire fino a 6 zone con amplificatori esterni di potenze variabili (serieAW5600) per un massimo di 1000 W. Ogni uscita di zona dispone di 2 circuiti per linee d’altoparlanti (A e B) al fine di garantire la completa copertura dell’area anche nel caso si verifichi un guasto del circuito di una delle due linee. La configurazione massima di sistema prevede l’impiego di 6 controller collegati con 36 router (6 per ogni CR8506-V) per un totale di 216 zone. Utilizzabile con i segnali di potenza (uscita dell’amplificatore linea 100 V), il router è predisposto per due diverse configurazioni di collegamento: nella prima si utilizzano 2 amplificatori (uno per la musica e uno per la voce); nella seconda è possibile gestire 2 amplificatori per la voce (3 zone ognuno) e un amplificatore per la musica. In entrambi i casi tutti gli amplificatori sono continuamente monitorati e quello dedicato alla musica svolge anche la funzione di riserva: in caso di guasto, sostituisce automaticamente quello “voce”.

CARATTERISTICHE FUNZIONALI: 6 uscite di zona altoparlanti a doppia linea A e B Doppio ingresso 100 V per 1 o 2 amplificatori voce (IN 1 zone 1÷3, IN 2 zone 4÷6) Ingresso 100 V per amplificatore musica/riserva Possibilità di attivare/disattivare la musica per ogni zona tramite appositi pulsanti frontali Presa RJ45 per il collegamento al controller CR8506-V 7 contatti di ingresso programmabili e controllati 6 uscite open-collector 2 uscite a relè Montaggio standard a rack 19” (altezza 1 unità)
