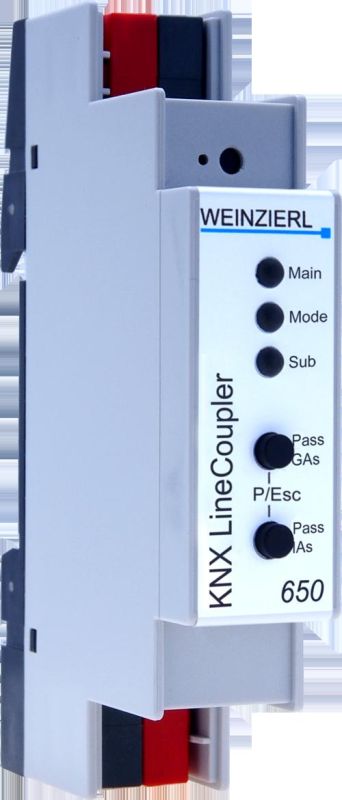

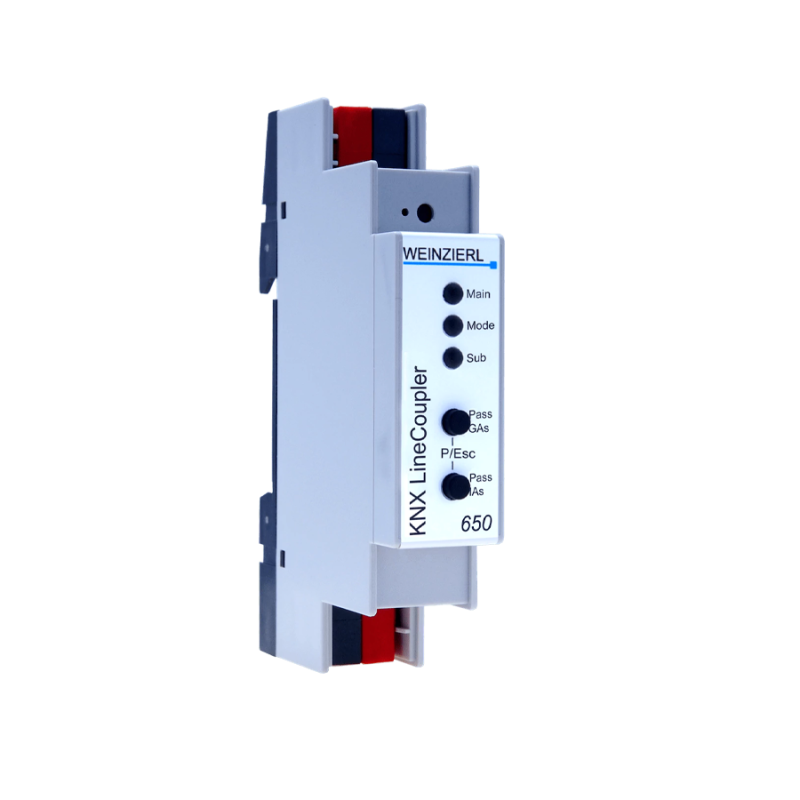

WEINZIERL 5233 KNX LineCoupler 650
- Cod. MT
- WNZ_5233
- Cod. Produttore
- 5233
- Brand
- WEINZIERL
KNX LineCoupler 650 – KNX line coupler
Accoppiatore di linea KNX TP dal design compatto. Collega due segmenti KNX (es. una linea KNX con un'area KNX).
▪ Visualizzazione dello stato tramite 3 LED
▪ Tabella filtri estesa per il gruppo principale 0..31
▪ Isolamento galvanico delle linee
▪ Buffer per 2x50 telegrammi
▪ Supporto di KNX Long Frames
▪ Connessioni: linea principale KNX, linea secondaria KNX
▪ Per guida DIN, larghezza 1 unità (18 mm)
Il KNX TP LineCoupler 650 connette due segmenti KNX (ad esempio, una linea KNX con un'area KNX). Ha un design molto compatto. L'accoppiatore è compatibile con il software ETS di ETS4.2. I pulsanti sul pannello frontale consentono di disabilitare il filtro dei telegrammi a scopo di test. Il dispositivo dispone di una tabella di filtri (8K byte) e garantisce un isolamento galvanico tra le linee. I LED indicano lo stato di funzionamento e gli errori di comunicazione sul bus.
Dati
Alloggiamento: plastica
Dispositivo montato su guida DIN, larghezza: 1 modulo (18 mm)
Peso: circa 40 g
Interfaccia utente
due tasti per le impostazioni sul dispositivo
tre LED multicolori
LED di programmazione KNX e chiave di programmazione KNX
KNX
Medium TP/TP
Filter table 8k Byte
Long Frame
Alimentazione elettrica
Linea principale KNX ca. 5mA
Sottolinea KNX ca. 3mA
Connettori
Connettore per linea principale KNX-TP (rosso/nero)
Connettore per linea secondaria KNX-TP (rosso/nero)
Codice a barre | 4260262772336 |
---|---|
Codice Produttore | 5233 |
Brand | WEINZIERL |
