WEINZIERL 5327 KNX IO 511.1 secure ( 1O - 2I )
- Cod. MT
- WNZ_5327
- Cod. Produttore
- 5327
- Brand
- WEINZIERL

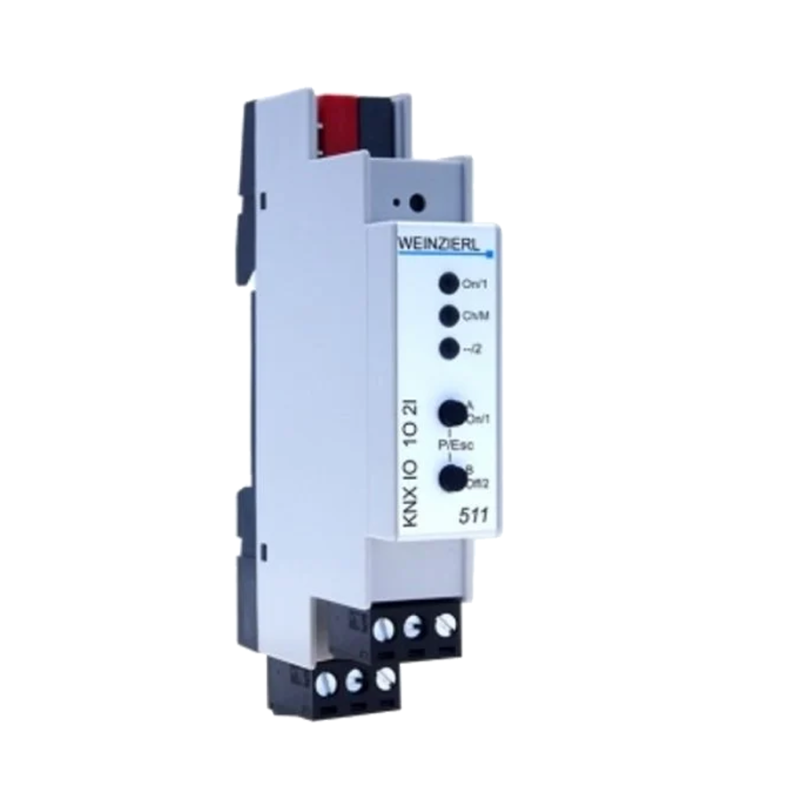

KNX IO 511.1 secure (1O2I) – KNX switch actuator 1-fold and binary input 2-fold with Security
Attuatore di commutazione compatto con un'uscita bistabile e 2 ingressi binari. Adatto come sostituto compatibile KNX per i tradizionali interruttori a impulsi (uscita: luce, ingresso 1: pulsante, ingresso 2: L per rilevamento zero-crossing).
▪ 1 uscita a relè 230 V∿, 16 A, bistabile
▪ Supporto della sicurezza KNX
▪ Commutazione, funzione scala, attuatore riscaldamento
▪ 2 ingressi 12..230 V⎓∿, galvanicamente isolati
▪ Commutazione, dimmerazione, tapparelle, scenari, contaimpulsi
▪ Rilevamento del passaggio per lo zero tramite canale di ingresso
▪ Logica integrata e funzioni timer
▪ Connessioni: KNX, morsetti a vite estraibili per IO
▪ Per guida DIN, larghezza 1 unità (18 mm)
Il KNX IO 511.1 secure è un attuatore di commutazione compatto con 1 uscita bistabile e 2 ingressi binari. L'attuatore fornisce la funzione per uscite universali tra cui controllo scenari, timer, luci scale e valvole di riscaldamento (PWM per attuatori di valvole termoelettriche). Due pulsanti e tre LED consentono un funzionamento locale e una visualizzazione dello stato del dispositivo. Oltre ai canali di uscita e di ingresso, il dispositivo include 16 funzioni indipendenti per il controllo logico o timer. Nelle impostazioni di fabbrica gli ingressi sono collegati internamente all'attuatore. L'attuatore combinato con l'ingresso B1 funge da relè bistabile. L'ingresso B2 viene utilizzato per il rilevamento dello zero crossing. Gli ingressi possono essere collegati a interruttori convenzionali con una tensione esterna da 12 a 230 V.
Il dispositivo supporta la sicurezza dei dati KNX
Dati
Alloggiamento: plastica (PC)
Dispositivo per montaggio su guida DIN, larghezza: 1 modulo (18 mm)
Peso: circa 60 g
Interfaccia utente
due tasti per il controllo del dispositivo locale
tre LED multicolori
LED di programmazione KNX e chiave di programmazione KNX
KNX
Modello di dispositivo Sistema B
Compatibile con ETS 5 (o superiore)
Supporto della sicurezza KNX
Connettori
Connettore per Bus KNX (rosso/nero)
Connettore a vite innestabile (3 poli) per canale attuatore 1
Connettore a vite innestabile (3 poli) per ingressi binari
Canale di uscita (attuatore)
Tipo di relè: 230V~ / 16A, bistabile
A seconda del tipo di carico (capacitivo/induttivo)
La potenza di commutazione può essere notevolmente ridotta.
Canali di ingresso (ingresso binario)
Voltaggio: 12 .. 230 V=~
Corrente: < 1 mA
Codice a barre | 4260262773272 |
---|---|
Codice Produttore | 5327 |
Brand | WEINZIERL |
