WEINZIERL 5354 KNX IO 536 CC ‚ KNX LED dimming actuator
- Cod. MT
- WNZ_5354
- Cod. Produttore
- 5354
- Brand
- WEINZIERL

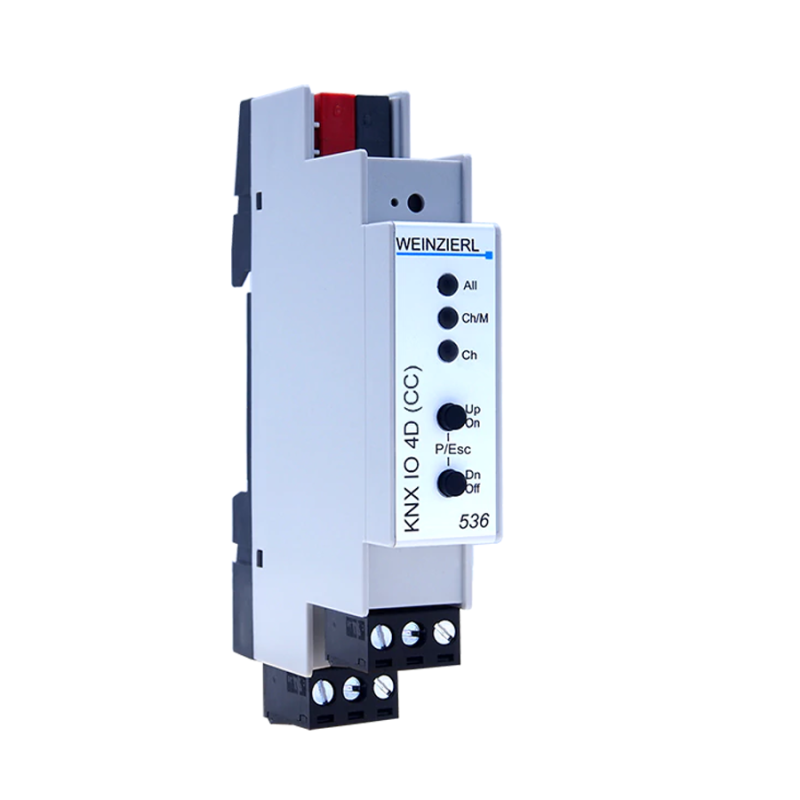

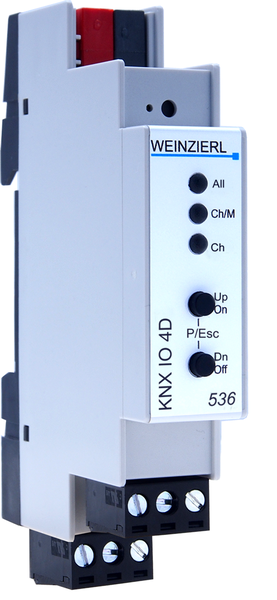

KNX IO 536 CC – KNX LED dimming actuator 4-fold with constant current
Attuatore dimmer compatto 4 volte con funzioni RGB, RGBW e Tunable White (TW). L'attuatore dimmer può essere utilizzato ad es. per pannelli/strisce LED con RGB / RGBW / Tunable White o per 4 canali di dimmerazione indipendenti.
▪ Uscita per 12-24 V⎓ / 6 A, liberamente distribuibile (per CV), dimmer PWM
▪ Scene, sequenziatore, funzione scale, curva di regolazione della luminosità
▪ Logica integrata e funzioni timer
▪ Connessioni: KNX, morsetti a vite estraibili per IO
▪ Per guida DIN, larghezza 1 unità (18 mm)
KNX IO 536 CC: Corrente costante
The KNX IO 536 CC (4D) è un attuatore dimmer compatto RGB / RGBW / Tunable White con 4 uscite PWM (corrente costante). Ogni configurazione permette di controllare il canale tramite commutazione, rel. valore di dimmeraggio e dimmeraggio. L'attuatore dimmer può essere utilizzato ad es. per pannelli o strisce LED con configurazione RGB / RGBW / Tunable White o come 4 canali dimmer indipendenti. Sono inoltre integrate diverse funzioni comfort, tra cui scene, dissolvenza sonno, luce scale e sequenza. Due pulsanti e tre LED consentono un funzionamento locale e una visualizzazione dello stato del dispositivo. Oltre ai canali di uscita, il dispositivo include 16 funzioni indipendenti per il controllo logico o timer.
Dati
Alloggiamento: plastica
Dispositivo per montaggio su guida DIN, larghezza: 1 modulo (18 mm)
Peso: circa 55 g
Controlli e indicatori
2 pulsanti e 3 LED, multicolore
Pulsante di programmazione KNX con LED (rosso)
KNX
Modello di dispositivo Sistema B
Compatibile con ETS 4.2 (o superiore)
Connettori
Connettore per Bus KNX (rosso/nero)
Connettore a vite innestabile (3 poli) per dimmerazione canale 1 e alimentazione
Connettore a vite innestabile (3 poli) per canale dimmer 2/3/4
Canale di uscita (attenuazione)
Regolazione della corrente costante
Tensione di alimentazione: 12 .. 48 V⎓
Massimo corrente di carico configurabile: 500 mA per canale (i canali possono essere raggruppati)
Codice a barre | 4260262773548 |
---|---|
Codice Produttore | 5354 |
Brand | WEINZIERL |
