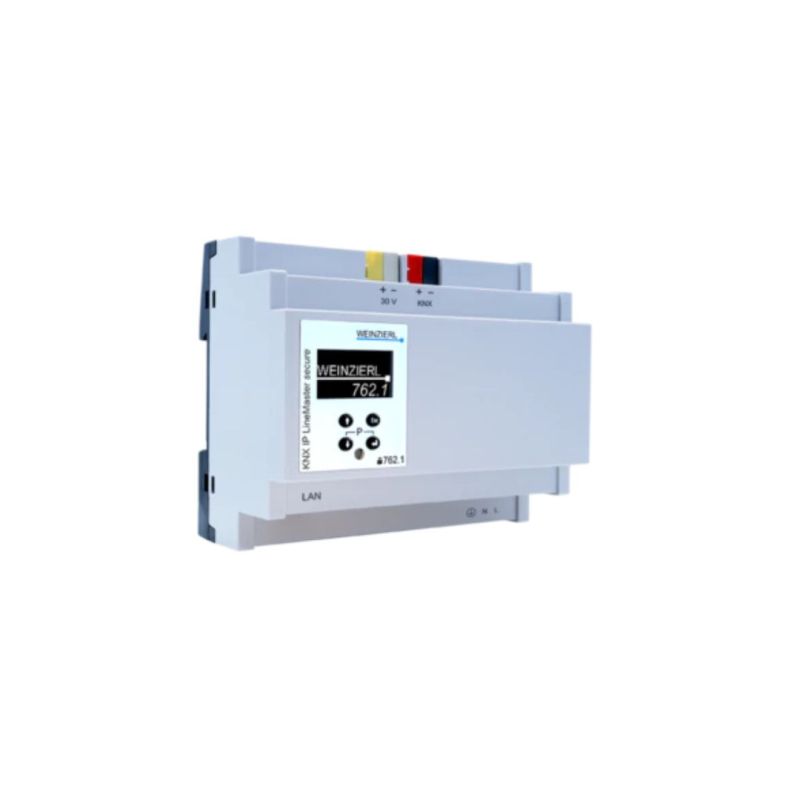

KNX IP LineMaster 762.1 secure

WEINZIERL 5465 KNX IP LineMaster 762.1 secure

Cod. MT: WNZ_5465
Cod. Produttore: 5465
Brand: WEINZIERL

Il KNX IP LineMaster 762.1 secure combina le funzioni essenziali di una linea bus KNX: Alimentazione KNX con induttanza, router KNX IP e interfaccia KNX IP. Oltre alla tensione del bus, l'alimentatore offre una tensione ausiliaria.

Il router IP KNX del KNX IP LineMaster 762.1 secure consente l'inoltro di telegrammi tra linee diverse attraverso una LAN (IP) come backbone veloce. Utilizzando l'interfaccia KNX IP integrata, la linea KNX può essere collegata direttamente a un PC (ad esempio, tramite ETS). Il dispositivo supporta la sicurezza KNX che può essere abilitata in ETS. Come router sicuro, il dispositivo consente l'accoppiamento di comunicazioni non protette su KNX TP a una dorsale IP protetta. Anche per la funzionalità di interfaccia (unneling) la sicurezza KNX impedisce l'accesso non autorizzato. L'indirizzo IP può essere ottenuto da un server DHCP o da una configurazione manuale (ETS).

Questo dispositivo funziona secondo le specifiche KNXnet/IP utilizzando la parte centrale, la gestione del dispositivo, il tunneling e il routing. Il KNX IP LineMaster 762.1 secure ha una tabella di filtraggio estesa per i gruppi principali da 0 a 31 ed è in grado di bufferizzare fino a 150 telegrammi.

Alimentatore con induttanza

L'alimentatore ad alta efficienza del KNX IP LineMaster 762.1 secure fornisce una tensione bus di 30 V per il sistema KNX e un'uscita supplementare con tensione ausiliaria per alimentare altri dispositivi. Condizioni operative particolari come cortocircuito, sovratensione, sovraccarico o sovratemperatura vengono registrate e possono essere lette sul display. Viene visualizzato anche l'assorbimento di corrente. Il reset dei nodi bus collegati è possibile tramite il tastierino.

Router IP KNX

Il router IP KNX LineMaster 762.1 secure integrato consente la trasmissione di telegrammi ad altre linee attraverso la LAN (IP) come backbone veloce (KNXnet/IP routing). Il KNX IP LineMaster 762.1 secure assume quindi anche la funzione di accoppiatore di linee KNX.

Interfaccia IP KNX

Il KNX IP LineMaster 762.1 secure può essere utilizzato come interfaccia per l'accesso al bus tramite IP. Il sistema KNX può essere configurato e monitorato da qualsiasi PC della LAN (KNXnet/IP tunnelling).

DATI TECNICI:

Dati meccanici

Alloggiamento: plastica

Struttura a sei poli (108 mm)

Peso: circa 300 g

Controlli e indicatori

Display OLED

LED di programmazione

4 pulsanti

KNX

Media IP/TP

Sicurezza KNX (AES-128) Incl. Tunneling V2, Core V2
