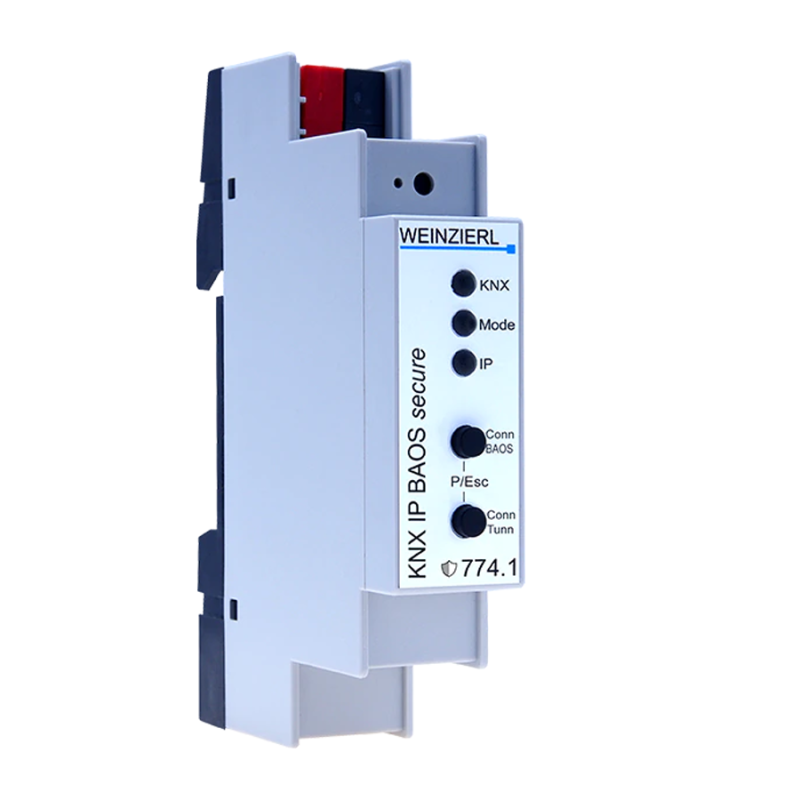

WEINZIERL 5475 KNX IP BAOS 774.1 secure

Il dispositivo WEINZIERL 5475, noto come KNX IP BAOS 774.1 secure, è un'interfaccia universale progettata per collegarsi al bus KNX. L'acronimo BAOS sta per "Bus Access and Object Server", permettendo la comunicazione con il sistema KNX sia a livello di telegramma (KNXnet/IP Tunneling) che a livello di datapoint (KNX Application Layer).

Caratteristiche Principali

Questo dispositivo consente ai client di accedere direttamente agli oggetti di comunicazione tramite il protocollo BAOS via TCP/IP. La configurazione avviene mediante il software ETS (Engineering Tool Software) e supporta fino a 1.000 oggetti di comunicazione.

Applicazioni

La principale applicazione del KNX IP BAOS 774.1 secure è l'integrazione di dispositivi e applicazioni non KNX nel sistema KNX. Questo dispositivo permette la piena integrazione di un dispositivo nel sistema KNX, inclusa la sicurezza dei dati KNX e il supporto ETS, senza la necessità di implementare uno stack KNX nel dispositivo.

Sicurezza

Il dispositivo supporta sia la sicurezza KNX che la sicurezza BAOS. Il protocollo di sicurezza BAOS si basa sui meccanismi di sicurezza KNX IP, utilizzando l'algoritmo di crittografia AES-128.

Dati Tecnici

Dati Meccanici

• Custodia in plastica (PC)
• Montaggio su rail DIN, larghezza: 1 unità (18mm)
• Peso: circa 40g

Controlli e Indicazioni

• 2 pulsanti e 3 LED (multicolore)
• Pulsante di programmazione KNX con LED (rosso)

Ethernet

• 100BaseT (100MBit/s)
• Protocolli internet supportati: ARP, ICMP, IGMP, UDP/IP, TCP/IP, DHCP e Auto IP
• Fino a 8 connessioni KNXnet/IP Tunneling simultanee
• Fino a 10 connessioni simultanee via BAOS
• Protocollo KNX BAOS Binary V2.0 con sicurezza

KNX

• Mezzo di trasmissione: TP
• Sicurezza KNX (AES-128)
• Long Frame
• Modello di sistema: B
• Massimo oggetti di comunicazione: 1.000

Alimentazione

• Bus KNX, circa 15 mA

Connettori

• Connettore bus per KNX (rosso/nero)
• Presa RJ-45 per LAN
