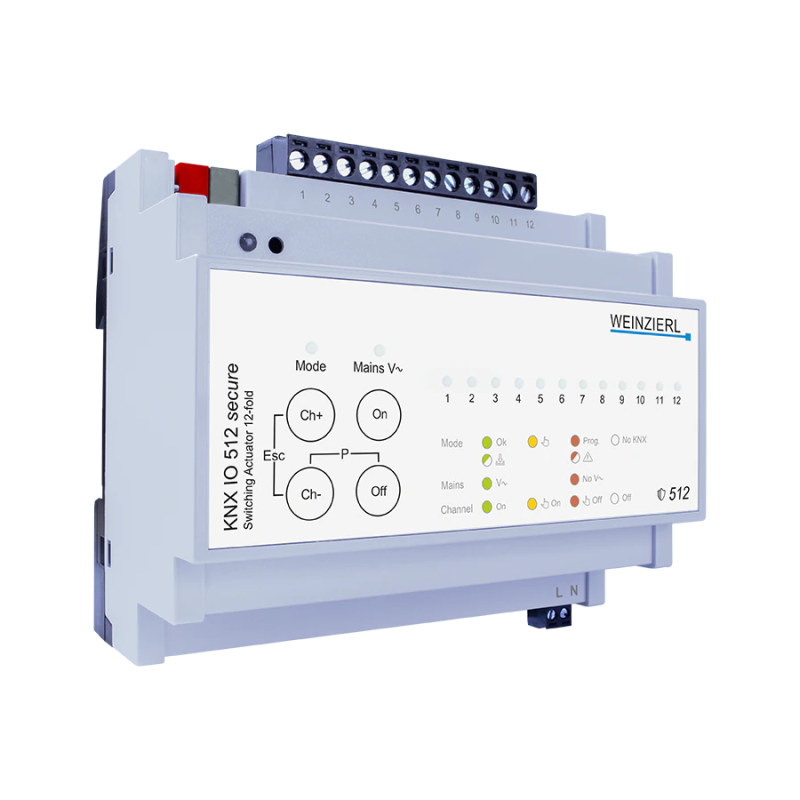

WEINZIERL 5491 KNX IO 512 secure

Caratteristiche Principali

Questo dispositivo offre 12 uscite a relè bistabili, ottimizzate per il controllo di carichi capacitiivi e induttivi. Le uscite sono progettate per gestire carichi fino a 230 V~ e 16 A, con la possibilità di ridurre la potenza di commutazione a seconda del tipo di carico.

Funzioni di Commutazione

Il KNX IO 512 secure include funzioni di commutazione avanzate, come la commutazione al passaggio a zero della tensione di rete, che estende notevolmente la durata dei relè e evita picchi di corrente nel sistema. Inoltre, la funzione di commutazione offset consente di impostare un ritardo temporale tra i canali quando vengono attivati simultaneamente, prevenendo così il sovraccarico della linea elettrica.

Interfaccia Utente e Operazione Manuale

Il dispositivo è dotato di 4 pulsanti e 14 LED multicolore per la visualizzazione e l'operazione locale. L'operazione manuale è possibile anche in assenza di tensione di bus, con la funzione di selezione multipla che consente di commutare più canali contemporaneamente.

Integrazione con KNX

Il KNX IO 512 secure è compatibile con ETS 5 (o versioni successive) e supporta la sicurezza KNX. La programmazione può essere effettuata direttamente dall'area dei parametri dell'ETS, senza la necessità di impostare parametri o indirizzi di gruppo.

Alimentazione e Monitoraggio

Il dispositivo presenta un'alimentazione centralizzata per tutti i canali, con monitoraggio della tensione di rete. Un LED sul dispositivo segnala eventuali guasti dell'alimentazione, che possono anche essere segnalati tramite un telegramma di gruppo sul bus KNX.

Dati Tecnici

• Housing: plastica (PC)
• Montaggio su rail DIN, larghezza: 6 moduli (108 mm)
• Peso: circa 350 g
• Connettori: connettore per bus KNX (rosso/nero), connettore a vite pluggabile (12 poli) per uscite, connettore a vite pluggabile (2 poli) per 230 V~
• Alimentazione: centralizzata per tutti i canali 230 V~ / 16 A, con monitoraggio della tensione di rete

Funzioni di Controllo

• Scenari, ritardo di accensione e spegnimento, commutazione delle scale e controllo delle valvole di riscaldamento (PWM per attuatori termici)
• Funzioni logiche e temporali indipendenti
