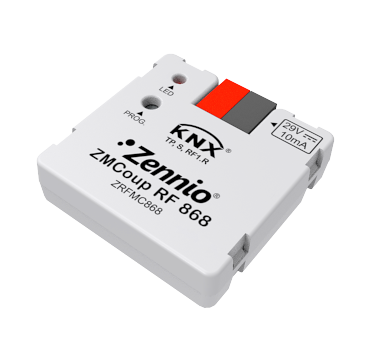

ZENNIO ZRFMC868 Accoppiatore KNX-RF (868 MHz)

Il ZENNIO ZRFMC868 è un coupler di media KNX TP/RF progettato per l'interconnessione tra linee KNX a coppia twistata e reti wireless KNX a 868 MHz. Questo dispositivo è ideale per integrare sistemi di automazione domestica e industriale, offrendo una soluzione efficiente e affidabile per la gestione del traffico di dati tra diverse reti.

Caratteristiche Principali

• Sostegno per messaggi estesi (fino a 254 byte).
• Buffer interno ad alta capacità per la ricezione di telegrammi in installazioni con alto carico di bus.
• Nessuna necessità di alimentazione esterna; il dispositivo è alimentato attraverso il bus KNX.
• Indicatore di stato LED: indica la modalità di programmazione (rosso fisso), la modalità sicura (rosso lampeggiante) e il traffico RF (breve lampeggio verde per ogni telegramma ricevuto).
• Funzione di ritrasmettitore.

Modalità di Utilizzo

Il ZRFMC868 può essere utilizzato sia come coupler di linea (per accoppiare una linea RF a una linea principale) che come coupler di area (per accoppiare una linea principale a una linea di area o backbone).

Configurazione del Traffico

• Traffico di telegrammi fisici: impostazione del comportamento del coupler riguardo ai telegrammi destinati a indirizzi fisici (Filtro Normale, Route All, Block All).
• Traffico di telegrammi di gruppo: impostazione del comportamento del dispositivo riguardo ai telegrammi destinati a indirizzi di gruppo (Filtro Normale, Route All, Block All).
• Potenza di trasmissione: regolazione su tre livelli (Massima, Media, Minima) in base alle esigenze dell'installazione.
• Configurazione via TP e RF o solo TP: possibilità di eseguire download ETS attraverso il coupler sia via TP che RF o esclusivamente via TP.

Installazione e Programmazione

Il dispositivo dispone di un pulsante di programmazione/factory reset. Una pressione breve sul pulsante attiva la modalità di programmazione, indicata da un LED rosso fisso. Tenendo premuto il pulsante durante la connessione al bus, il dispositivo entra in modalità sicura, indicata da un LED rosso lampeggiante. Se il dispositivo è già in modalità sicura e il pulsante viene tenuto premuto per più di 10 secondi, viene eseguito un reset di fabbrica, ripristinando lo stato di fabbrica e l'indirizzo individuale iniziale (15.15.0).
