BX8 KNX di Elsner: Automazione intelligente della schermatura solare per edifici ad alte prestazioni

6 ago 2025
bx8-knx-elsner-solar-shading-control-knx

BX8 KNX di Elsner: Automazione intelligente della schermatura solare per edifici ad alte prestazioni

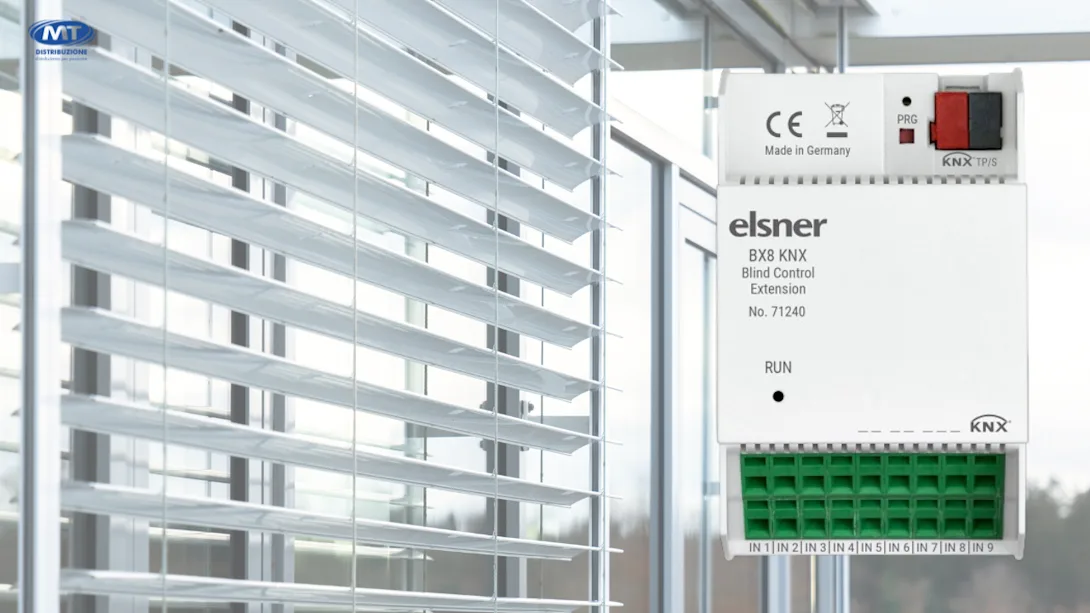

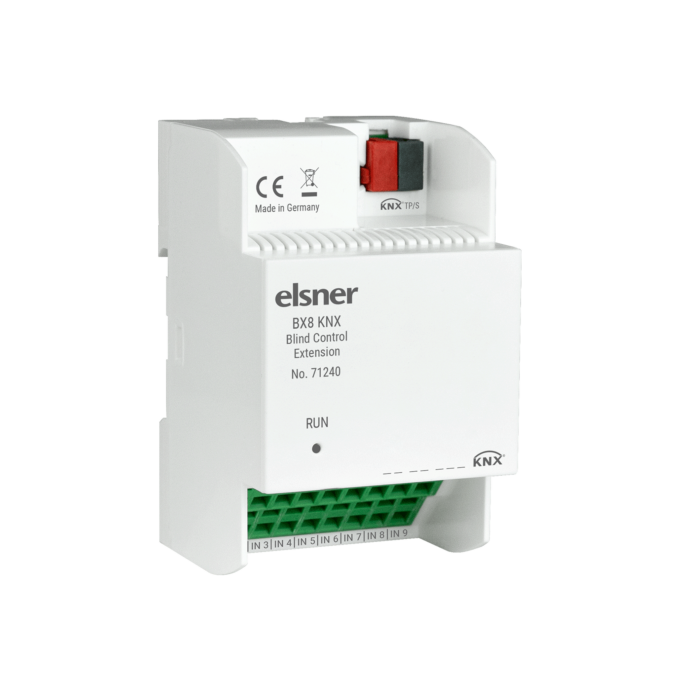

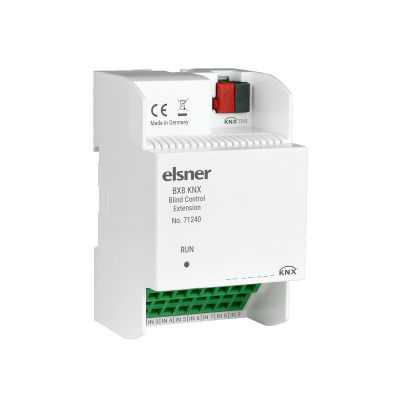

Nel contesto dell’automazione avanzata per edifici intelligenti, il BX8 KNX di Elsner Elektronik rappresenta una soluzione di eccellenza per la gestione completa dei sistemi di schermatura solare. Progettato per il montaggio su guida DIN, il modulo BX8 KNX Blind Control Extension consente di controllare fino a otto facciate in modo preciso e dinamico, integrandosi perfettamente nei sistemi domotici basati su standard KNX.


COD. 71240


Controllo solare preciso su otto fronti: slat & shadow edge tracking

La funzione principale del BX8 KNX è l’automazione intelligente delle schermature, come tende da sole, frangisole, tapparelle e veneziane. Il modulo effettua un tracking in tempo reale delle lamelle (slat tracking) e del bordo d’ombra (shadow edge tracking), regolando l’angolazione delle lamelle e la posizione di chiusura in base alla posizione del sole e all’orientamento della facciata. Questo consente di ottimizzare il comfort luminoso e termico degli ambienti, riducendo i consumi energetici legati al raffrescamento.

Adattabilità alla geometria dell’edificio e al tipo di schermatura:

  • Impostazione della larghezza delle lamelle.

  • Configurazione dell’allineamento della facciata.

  • Gestione personalizzata per ogni singolo fronte fino a 8 facciate.


Integrazione dei dati climatici per la protezione automatica

Il BX8 KNX non si limita al controllo solare, ma integra funzioni di protezione contro vento, pioggia, gelo e calore. Il modulo può elaborare dati ambientali provenienti da stazioni meteo KNX (necessarie per il corretto funzionamento) e attivare le opportune misure protettive in base ai seguenti parametri:

  • Velocità del vento.

  • Precipitazioni (pioggia/neve).

  • Temperatura esterna ed interna.

  • Radiazione solare globale.

Questa logica di protezione consente di prevenire danni agli elementi di schermatura e di garantire una gestione sicura e automatizzata anche in condizioni meteorologiche avverse.


Automazione temporale avanzata: Timer settimanali, stagionali ed eventi

La flessibilità del BX8 KNX si estende anche alla programmazione temporale, grazie a un sistema di timer estremamente dettagliato:

  • Timer stagionale: fino a 4 stagioni, con 2 fasce orarie per ciascun giorno.

  • Timer settimanale: 24 fasce orarie personalizzabili.

  • Timer eventi: fino a 8 eventi condizionabili da logiche specifiche.

In questo modo, il sistema di schermatura può essere sincronizzato con le abitudini dell’edificio e con scenari personalizzati (es. modalità ufficio, vacanza, weekend).


9 ingressi binari per comandi locali e logiche personalizzate

Il BX8 KNX dispone di 9 ingressi digitali (binari) per il collegamento di pulsanti, sensori di contatto o encoder rotativi. Questi ingressi permettono di:

  • Eseguire comandi manuali locali (es. salita/discesa tenda).

  • Attivare scene predefinite KNX.

  • Gestire logiche complesse di interazione con altri dispositivi del bus.

Tutti gli ingressi sono a potenziale KNX (SELV) e supportano collegamenti fino a 10 metri di distanza.


Dettagli tecnici e caratteristiche di installazione

Il BX8 KNX è progettato per un’installazione rapida e sicura su guida DIN standard EN 60715, occupando 3 moduli DIN(53 mm di larghezza). L’elettronica è protetta da un robusto involucro in plastica (IP20), idoneo per l’uso in quadri elettrici o centralini di distribuzione.

Specifiche principali:

  • Alimentazione KNX: 30 V DC SELV, consumo ≤ 12,5 mA.

  • Configurazione: S-Mode, fino a 1920 oggetti di comunicazione.

  • Interfacce: 9 ingressi binari.

  • Ambiente operativo: da -5°C a +45°C, UR 0-95% (senza condensa).

  • Connessioni: morsetti a molla per conduttori da 0,2 a 2,5 mm².


Integrazione totale nel sistema KNX per una gestione smart dell’edificio

Il BX8 KNX si distingue per la capacità di integrarsi perfettamente nei progetti di automazione KNX più complessi, offrendo:

  • Feedback di stato completi (testi personalizzabili).

  • Programmazione logica basata su condizioni meteorologiche, orari, eventi.

  • Compatibilità con dispositivi di comando manuale (tasti, encoder, touch panel).

Questa modularità rende il BX8 KNX ideale per edifici commerciali, residenziali di alta gamma e per progetti in cui il controllo della luce naturale è strategico sia per l’efficienza energetica sia per il comfort degli utenti.


Vuoi un controllo solare intelligente e completamente automatizzato?
Il BX8 KNX di Elsner lo trovi da MT Distribuzione!
